BST6800-DP 压差变送器

压差变送器的3种测量方式：
(1) 压差变送器与节流装置相结合，根据节流装置前后产生的差压值换算流速
(2) 利用液体自身重力产生的压力差，测量液体的高度
(3) 直接测量不同管道、密闭带压容器的压力差值，从而换算出液位高度。
BST6800-DPpara1
压差变送器的3种测量方式：
(1) 压差变送器与节流装置相结合，根据节流装置前后产生的差压值换算流速
(2) 利用液体自身重力产生的压力差，测量液体的高度
(3) 直接测量不同管道、密闭带压容器的压力差值，从而换算出液位高度。
para120
BST6800-DP系列差压变送器是测量锅炉水位、液位、流量差压的最佳产品。采用国际先进的金属电容技术和复合微硅固态传感技术，成为毋庸置疑的自动化监测最新时代的佼佼者。BST6800-DP系列差压变送器采用模块化设计，由带集成电子适配单元的传感器模块和就地按钮单元的放大器模块组成，其中传感器模块包括差压传感器、绝压传感器、温度传感器，可同时测量差压、绝压、仪表温度。BST6800-DP差压变送器运用成熟的独特技术生产，是美国、日本原装进口产品的理想替代品。para3

BST6800-DP系列差压变送器是测量锅炉水位、液位、流量差压的最佳产品。采用国际先进的金属电容技术和复合微硅固态传感技术，成为毋庸置疑的自动化监测最新时代的佼佼者。BST6800-DP系列差压变送器采用模块化设计，由带集成电子适配单元的传感器模块和就地按钮单元的放大器模块组成，其中传感器模块包括差压传感器、绝压传感器、温度传感器，可同时测量差压、绝压、仪表温度。BST6800-DP差压变送器运用成熟的独特技术生产，是美国、日本原装进口产品的理想替代品。


测量介质	液体、气体或汽体
测量范围	量程代码	量程范围（KPa）	测量范围（KPa）
	3	0.8～7.5KPa	-7.5～7.5KPa
	4	1.0～37.4KPa	-37.4～37.4KPa
	5	4.7～186.8KPa	-186.8～186.8KPa
	6	17.3～690KPa	-690～690KPa
	7	51.7～2068KPa	-2068～2068KPa
	8	172.3～6890KPa	-100～6890KPa
输出信号	二线制，4～20mADC输出，叠加hart协议数字通讯。
电源	24VDC（正常工作电压范围12～36VDC）
防爆标志	隔爆型：ExdⅡCT6，本安型：ExiaⅡCT6
防护等级	IP66
量程比	100：1
精度等级	0.075级、0.1级
稳定性	0.075级：36个月误差为最大量程的±0.2%
稳定性	0.1级：36个月误差为最大量程的±0.25%

BST6800-DP系列差压变送器广泛适用于石油、化工、航空、航天、军工、纺织、冶金、矿山、轻工、医药、电力、环保、市政、食品、卫生等行业和科研领域的全天候恶劣环境下，尤其适用于具有腐蚀性、冲击性、震动性等应用场所。BST6800-DP差压变送器运用成熟的独特技术生产，是美国、日本原装进口产品的理想替代品。


BST6800-DP差压变送器的3种应用测量方式：

(1) 差压变送器与节流装置相结合，根据节流装置前后产生的差压值换算流速
(2) 利用液体自身重力产生的压力差，测量液体的高度
(3) 直接测量不同管道、密闭带压容器的压力差值从而换算出液位高度。
BST6800-DP系列差压变送器采用模块化设计，由带集成电子适配单元的传感器模块和就地按钮单元的放大器模块组成，其中传感器模块包括差压传感器、绝压传感器、温度传感器，可同时测量差压、绝压、仪表温度，因此BST6800-DP系列差压变送器具有非常的静压特性和温度特性。

西森工程师推荐

标签: 差压变送器测液位差压变送器测流量锅炉差压变送器 BST6800

差压变送器应用场合

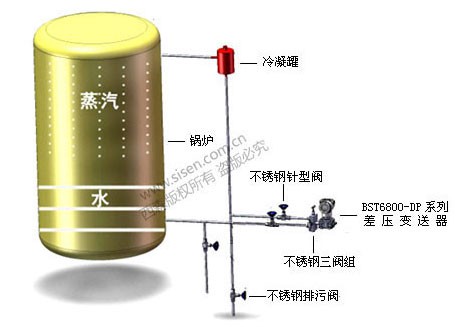

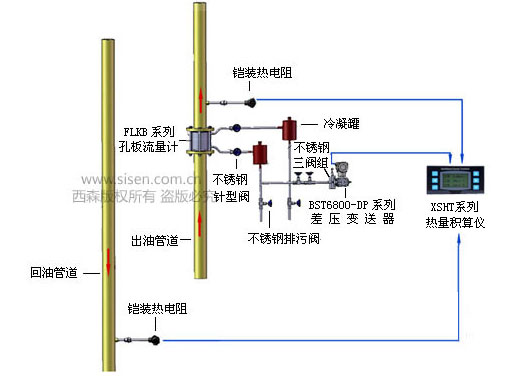

差压变送器测量液位安装示意图		导热油炉热量计量系统安装示意图

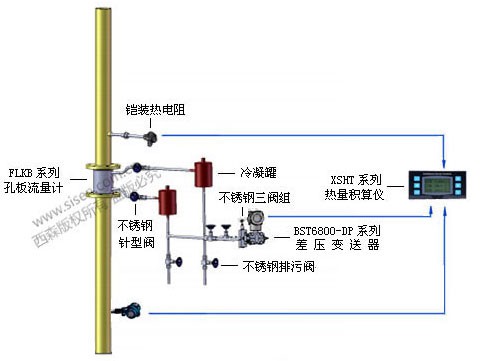

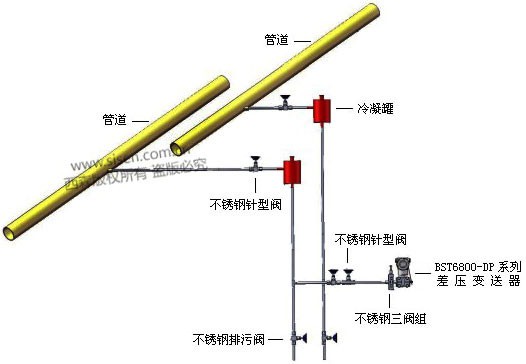

过热蒸汽计量系统安装示意图		差压变送器测量流量安装示意图
