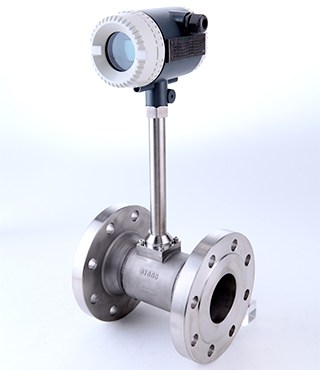

FLVJ系列  数字式涡街流量计

FLVJ系列数字式涡街流量计是采用成熟可靠的感应压电传感器技术,其根据工况特性需求可以将流速、流量(或将工况温度、压力检测优化一体),充分体现了当今机电一体化产品的高科技性及其性价比。该仪表系统数据处理采用Microchip的MCU技术并结合现代微电子工艺研制开发一种高可靠、准确度高的工业流量测控仪表。广泛应用于封闭管道中蒸汽、气体和液体介质流量的计量。

图片关键词

FLVJ-S系列数字式涡街流量计


涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。测量时压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高。

恶劣的过程状态下仍能实现稳定的测量。





图片关键词

1、抗震性能好:

该系列涡街流量计专用集成芯片是专门根据涡街压电探头的特性设计的高度集成的专用集成芯片,它能够最大限度放大涡街探头输出的有效信号同时抑制噪声,提高模拟信号的信噪比,从而能在小信号低流量区准确检测到漩涡信号,扩展了涡街流量计的有效测量流量下限。专用集成芯片的使用,极大减少了转换器PCB板级电路的元器件数量,提高了工业现场的可靠性,减少涡街流量计后期维护成本。
2、先进的FFT频谱分析数字信号处理技术:
在专用集成芯片高信噪比输出的基础上,S系列数字涡街转换器采用了目前国际上最先进的自适应FFT技术对涡街流量信号进行分析和处理,进一步提高在小信号低流量区准确检测漩涡信号的能力,从而使得涡街流量仪表在低流量区也有超强的稳定性和可靠性。
同时,独立研发的FFT频谱分析技术采样率高达16384每秒,保证了数字信号处理的分辨率,提高测量精度。
3、高可靠性:
信号处理回路与外供电回路以及信号输出回路完全电气隔离,提高工业现场抗干扰能力。
4、显示简明:
清晰的流量仪表定制液晶可同时显示瞬时流量,累计流量,百分比流量,口径,以及各种制式单位信息。
5、采用进口元器件:
全部元器件由从美国直接采购,不经过国内经销商接插件。
6、宽温,全视角液晶显示屏:
FSTN全视角液晶屏,-30℃~75℃温度范围。
7、宽量程比可测量程比高达1:35。
8、多点系数修正:
消除涡街流量仪表工作在低雷诺系数区(低流速)时的非线性误差。

优异的振动干扰抑制性能  带给您无与伦比的产品体验

1、采用先进的RAGC实时自动增益控制技术,SSP自适应频谱滤波技术,有漩涡就工作。
2、无需拨码开关,即可应用于各种口径的气体、液体测量,频率范围 0.5Hz ~ 4KHz。
3、超高的稳定性,比传统技术稳定10倍以上,量程比真正做到15:1。
4、内置完善抗干扰多级保护电路,有效消除现场振动及工频等干扰。
5、具有完善的数据备份与恢复功能,现场免维护。
6、4-20mA输出、脉冲输出根据现场需要随意切换,应用考虑更周全。

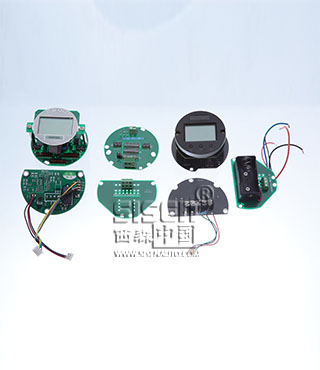

为什么使用抗振动专用电路板?

-由于管道振动产生频率,从而采集了此频率信号转化成流量信号,最终导致虚假流量产生。

对夹式涡街流量计视频

法兰式涡街流量计视频

产品适用于多种介质的测量,

1、介质通用性好,可测蒸汽、气体和液体
2、蒸汽:饱和蒸汽和过热蒸汽
3、液体:水、软化水、汽油、煤油、液化石油、液氨、光气、烷烯醇、醛等各种化工液体
4、气体:空气、氧气、氮气、天然气、液化气、氨气、氯气、烷烯烃等各种气体
5、智能一体化设计,能现场显示瞬时流量和累积流量及仪表系数
6、微功耗双电源设计,内部参数永久保存
7、流量计的检测探头采用优化组合结构和特殊工艺技术封装,抗振性能优越
8、压电元件是镶嵌在探头体内,内部无填充料,性能稳定可靠
9、流量计的检测元件不接触介质,无可动件,压力损失小使用寿长





图片关键词



数字式涡街流量计技术参数







图片关键词

FLVJ数字式涡街流量计尺寸图



公称

口径

表体内径(D)

表体外径(D1)

表体长度(L)

高度

(H)





公称

口径

表体内径(D)

表体长度

(L)

螺纹中心距(K)

螺纹孔径

(d)

高度

(H)

15

15

45

65

360

15

15

180

65

14

485

20

20

65

65

380

20

20

180

75

14

485

25

25

85

65

390

25

25

180

85

14

485

32

32

85

70

390

32

32

180

100

18

485

40

40

85

75

390

40

40

180

110

18

495

50

50

95

75

403

50

50

190

125

18

508

65

65

105

75

414

65

65

200

145

18

525

80

80

120

85

428

80

80

200

160

18

540

100

100

135

90

448

100

100

200

180

18

560

125

125

165

100

472

125

125

220

210

18

587

150

150

190

120

502

150

150

220

240

23

620

200

200

240

150

552

200

200

220

295

23

670

250

250

290

160

600

250

250

230

355

26

730

300

300

340

200

650

300

300

300

410

26

780

350

350

390

200

700

350

350

350

470

26

830

400

400

440

220

750

400

400

400

525

30

880





图片关键词

空气流量范围表

液体流量范围表

口径(mm)

工况流量范围m3/h

工况流速范围m/s

量程比(宽量程比需定制)

口径(mm)

标准测量范围m3/h

15

3-40

4-80

1:10,1:13,1:20

15

1-6

20

5-80

4-80

1:10,1:16,1:20

20

1.2-8

25

7-120

2-80

1:10,1:15,1:17,1:40

25

2-16

32

12-180

2-80

1:10,1:15,1:40

32

2.2-20

40

15-250

2-80

1:10,1:15,1:16,1:40

40

2.5-25

50

18-450

2-80

1:10,1:15,1:20,1:40

50

3.5-35

65

20-600

2-80

1:10,1:15,1:20,1:30,1:40

65

6-60

80

40-1000

2-80

1:10,1:15,1:20,1:40

80

13-130

100

70-1800

2-80

1:10,1:15,1:20,1:40

100

20-200

125

120-2400

2-80

1:10,1:15,1:20,1:40

125

30-300

150

200-3500

2-80

1:10,1:15,1:17,1:40

150

50-500

200

350-6000

2-80

1:10,1:15,1:17,1:40

200

100-1000

250

550-9000

2-80

1:10,1:15,1:26,1:40

250

150-1500

300

800-12000

2-80

1:10,1:15,1:40

300

200-2000

350

1200-18000

2-80

1:15

350

300-3000

400

1600-24000

2-80

1:15

400

350-3500





图片关键词

FLVJ数字式涡街流量计示意图
