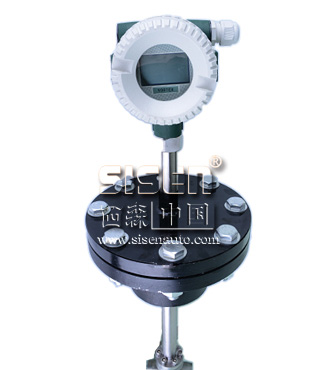

    FLVJ系列插入式涡街流量计
  • 插入式涡街流量计

    FLVJ插入式涡街流量计电路板
  • 插入式涡街流量计

    西森插入式涡街流量计电路板

FLVJ系列  插入式涡街流量计

在大规格的管道上应使用插入式压缩空气流量计,减少管路安装等以节约成本。压缩空气流量计量是工业过程中极重要的环节,选型更是一件很慎重的事情,首先必须了解现场工艺流体的性质,充分考虑到精确度、测量环境、重复性、测量范围、压力损失和响应时间等因素,才能对选型作出正确判断。随着传感器技术和计算机技术的进步,压缩空气流量测量将向高可靠性、广泛适应性及良好的信号传输等方面发展。

图片关键词



西森插入式涡街流量计 大口径专用涡街流量计





图片关键词



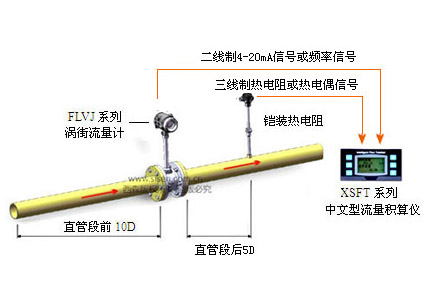

一、不断流拆装式传感器①安装座焊好,先将球阀装在安装座上,用螺栓紧固并密封;

②打开球阀,将涡街测头插入球阀内,再将提升机构与球阀间用螺栓紧固,注意密封;
③出厂前,测量头的插入深度已调节整好,勿随意调整或拆卸测量头,否则造成泄露或影响测量精度。

二、断流后拆装式传感器因传感器的插入深度是依据用户测量管径设计好的,所以安装时只注意安装方向,用螺栓紧固好即可。



图片关键词

插入式涡街流量计尺寸图







图片关键词

测量介质

过热/饱和蒸汽、液体和气体

测量范围

详情见插入式涡街流量计的流量范围表

口径

插入式:DN150~DN2000

连接方式

管道开孔配连接法兰

法兰标准GB9119-2000 1.6、2.0、2.5、4.0(MPa)

结构

一体型、分体型、潜水型

测头体插入杆

304(标准供货)、316L(其它材料协议供货)

介质温度(℃)

(-40~80)℃、(-40~250)℃、(-40~350)℃

环境温度(℃)

(-30~+65)℃ 大气压力:86kPa~106kPa

公称压力

液体1.6MPa、2.0MPa、2.5MPa、4.0MPa

气体及蒸汽1.6MPa、2.5MPa

准确度

2.5

流速范围(m/s)

液体:0.5~5,气体:6~500,蒸汽:760

输出信号

1:无当地显示频率信号:高电平≥5V低电平1V,方波,脉冲占空比:1:1

2:标准电流信号;与流量成比例的(4-20)mA标准电流信号

3:当地显示瞬时流量,累积流量计。同时输出流量成比例的(4-20)mA标准电流信号和脉冲频率信号或(4-20)mA+HART

供电电源

电压脉冲:DC12VDC24V

标准电流输出,当地显示:DC24V

电池供电当地显示锂电池:3.6V

环境温度

环境温度(-40~+55)℃、相对湿度5~90()、大气压力:86kPa~106kPa

防护等级

IP65用于室内外安装,IP68可用潜水安装

防爆等级

本安型Ex ia ⅡC T6 Ga

显示

LCD显示瞬时流量、累积流量、涡街频率

电缆接口

M20×1.5(内螺纹,推荐使用);1/2NPT(内螺纹)







图片关键词

口径(mm)

空气流量范(m3/h)

水流量范围(m3/h)

口径(mm)

空气流量范(m3/h)

水流量范围(m3/h)

150

250-2500

25-250

600

4000-40000

500-5000

200

400-4000

40-400

700

5600-56000

700-7000

250

600-6000

60-600

800

7200-72000

900-9000

300

1000-10000

100-1000

1000

11200-112000

1400-14000

350

1500-15000

180-1800

1200

16000-160000

2000-20000

400

1800-18000

230-2300

1500

25600-256000

3200-32000

450

2300-23000

290-2900

2000

45600-456000

5700-57000

500

2800-28000

350-3500
