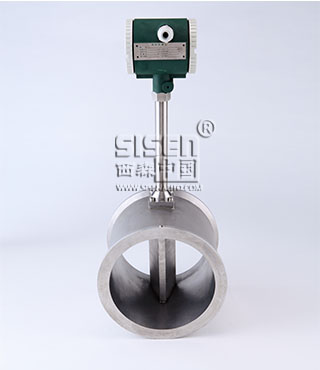

  • 高温型涡街流量计

    FLVJ系列高温型涡街流量计

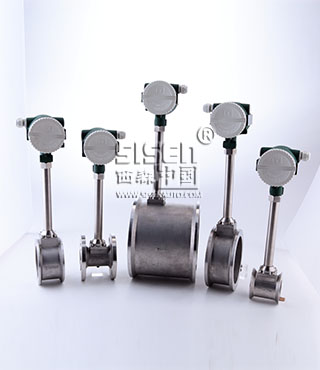

  • 高温型涡街流量计

    FLVJ高温型涡街流量计

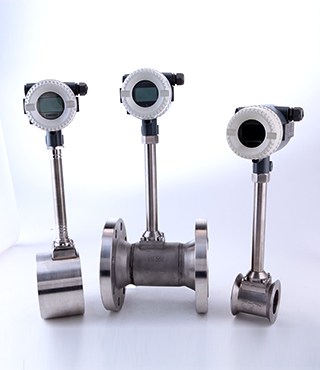

  • 高温型涡街流量计

    西森高温型涡街流量计

FLVJ系列  高温型涡街流量计

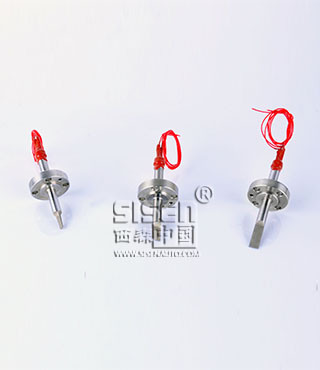

作为专业、专注于产品本身的制造者,我们重新定义了高温型涡街流量计,高温型传感器分为: 1、一般情况下我们所指的高温是250℃~300℃,压力可达3MPa(已被我们很好地解决并成熟运用);2、当温度高达300℃~400℃以下,压力到达4MPa以下 (已被研发成功生产,可定制生产);3、汽机蒸汽出口处温度高达400℃,压力高达20MPa以下 (此项属于技术难题,仍待攻关解决)。 高温型涡街流量计对于很多厂家而言是不可逾越的难题,但是,我们投入大量的人力物力去研发生产,我们失败过200多次之后,在华南国家计量测试中心、广东省计量科学研究院、江苏计量科学研究院、北京计量科学研究院等的大力扶持之下,我们终于突破了,250℃~300℃的高温型传感器被成熟地运用了,并得到了国家计量单位的认可。

图片关键词



高温型涡街流量计







图片关键词

介质通用性好,可测量蒸汽、气体和液体;
1、蒸汽:饱和蒸汽和过热蒸汽;
2、 液体:水、软化水、汽油、煤油、柴油、液化石油、液氨、 光气、烷、烯、醇、醛等各种化工液体;
3、气体:空气、氧气、氮气、天然气、氨气、氯气、烷、烯、烃等各种气体;
4、 智能一体化设计,能现场显示瞬时流量和累计流量;
5、微功耗双电源设计,内部参数永久;
6、流量计的检测探头采用优化组合结构和特殊工艺技术封装,抗振;
7、压电元件是镶嵌在探头体内,内部无填充料,性能稳定;
8、 流量计的检测元件不接触介质,无可动件,压力损失小,使用寿命长。








测量介质

过热/饱和蒸汽、液体和气体

测量范围

详情见流量范围表

口径

对夹式/法兰式:DN15~DN400

介质温度(℃)

(-40~80)℃、(-40~150)℃、(-40~300)℃、(-40~400)℃

环境温度(℃)

(-20~+70)℃大气压力:86kPa~106kPa

公称压力

液体1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa、6.3MPa、10.0MPa、25MPa

气体及蒸汽1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa

准确度

±1.0%、±1.5%

流速范围(m/s)

液体:0.15~7气体:1.5~60蒸汽:2~70

输出信号

三线制电压脉冲:高电平≥5V低电平<1V

标准电流信号:与流量成比例的(4-20)mA标准电流信号,当地显示流量,累积流量,同时输出流量成比例的(4-20)mA标准电流信号和脉冲频率信号

通讯方式:RS-485通讯

供电电源

三线制电压脉冲:DC12V、DC24V

标准电流输出,当地显示:DC24V

电池供电(锂电池):3.6V

环境温度

(-20~+70)℃大气压力:86kPa~106kPa

防护等级

IP65

防爆等级

本安型Ex ia ⅡC T6 Ga

显示

LCD显示瞬时流量、累积流量、涡街频率、温度压力(温压一体)

电缆接口

M20×1.5(内螺纹,推荐使用);1/2NPT(内螺纹)

安装形式

一体式安装;分体式安装(测量管和指示器之间通过10芯专用屏蔽电缆连接)







图片关键词

公称口径

表体内径(D)

表体长度(L)

螺纹中心距(K)

螺纹孔径(d)

高度(H)

15

15

180

65

14

485

20

20

180

75

14

485

25

25

180

85

14

485

32

32

180

100

18

485

40

40

180

110

18

495

50

50

190

125

18

508

65

65

200

145

18

525

80

80

200

160

18

540

100

100

200

180

18

560

125

125

220

210

18

587

150

150

220

240

23

620

200

200

220

295

23

670

250

250

230

355

26

730

300

300

300

410

26

780

350

350

350

470

26

830

400

400

400

525

30

880

高温型涡街流量计尺寸图







图片关键词

空气流量范围表

液体流量范围表

口径(mm)

工况流量范围m3/h

量程比

工况流量范围m3/h

量程比

口径(mm)

标准测量范围m3/h

15

5-20

1:4

3-40

1:13

15

1-6

20

6-50

1:8

5-75

1:15

20

1.2-8

25

8-60

1:8

7-105

1:15

25

2-16

32

14-100

1:7

12-180

1:15

32

2.2-20

40

18-180

1:10

15-225

1:15

40

2.5-25

50

30-300

1:10

25-375

1:15

50

3.5-35

65

50-500

1:10

40-600

1:15

65

6-60

80

75-750

1:10

60-900

1:15

80

13-130

100

120-1200

1:10

90-1350

1:15

100

20-200

125

150-1500

1:10

120-1800

1:15

125

30-300

150

250-2500

1:10

200-3000

1:15

150

50-500

200

400-4000

1:10

350-5250

1:15

200

100-1000

250

600-6000

1:10

550-8350

1:15

250

150-1500

300

1000-10000

1:10

800-12000

1:15

300

200-2000

350

1500-15000

1:10

1200-18000

1:15

350

300-3000

400

1800-24000

1:10

1600-24000

1:15

400

350-3500

450-600(仅插入式)

450插入式

420-4200



500插入式

500-5000



600插入式

700-7000







图片关键词

高温型涡街流量计示意图





图片关键词西森企业资质认证高温型涡街流量计展会




图片关键词



以下文字出自西森自动化的工艺工程师与应用工程师,以及售后服务工程师,请尊重我公司的知识产权、尊重我们的劳动成果、请勿盗版使用,如需要转载至贵司网站或者纸版说明书,请注明出处,感谢理解。
1、流量传感器输出的脉冲信 号直接与漩涡分离频率相对应,具有最高的累计精度。但是脉冲信号容易受现场的变频器、电磁信号其它现场的干扰源所干扰,从而流量数值乱跳,造成读数不准 确,容易造成贸易双方产生纠纷。流量变送器是4-20mA模拟信号输出,抗干扰性能强,可以直接接入PLC或DCS,降低贸易双方纠纷风险。
2、蒸汽管道有对夹式蒸汽流量计与法兰式蒸汽流量计可供选择。对夹式涡街流量计比法兰式蒸汽流量计结构更紧凑,价格也较经济。
3、在爆炸危险现场,应采用防爆型涡街流量计。由于隔爆型仪表不准用于0类危险场所,同时隔爆型仪表不允许在现场带点打开外壳进行电路调整,因此强烈建议用户尽量采用本安型涡街流量计,只有在特殊情况下才考虑选用隔爆型涡街流量计。
4、要慎重选用 DIN/ANSI标准的蒸汽流量计。DIN/ANSI仪表的实际口径与GB国际管道内径不一致,当被测管道是GB国际管道时,如果采用按DIN/ANSI 标准制造的蒸汽流量计,将会遇到安装和使用上的麻烦问题。只有管道是DIN/ANSI管道的情况下,才选用DIN/ANSI标准的蒸汽流量计。
5、标准材质1Cr18Ni9Ti可应用于绝大多数常规介质,包括一些腐蚀性介质、饱和蒸汽、过热蒸汽。非特殊高腐蚀介质不必采用特殊材料,价格昂贵,加工周期较长。
