  • 防爆型涡街流量计

    FLVJ系列防爆型涡街流量计
  • 防爆型涡街流量计

    FLVJ防爆型涡街流量计
  • 防爆型涡街流量计

    西森防爆型涡街流量计

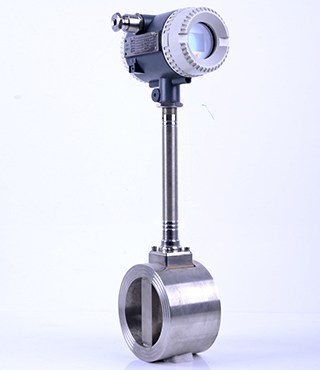

FLVJ系列  防爆型涡街流量计

在爆炸危险现场,应采用防爆型涡街流量计。由于隔爆型仪表不准用于0类危险场所,同时隔爆型仪表不允许在现场带点打开外壳进行电路调整,因此强烈建议用户尽量采用本安型涡街流量计,只有在特殊情况下才考虑选用隔爆型涡街流量计。西森·中国制造的FLVJ系列防爆型涡街流量计,分为本安防爆型与隔爆型,满足客户不同场合的需求。

图片关键词



防爆型涡街流量计





FLVJ防爆型涡街流量计防爆认证





图片关键词

【隔爆型涡街流量计】与【本安型涡街流量计】
隔爆型涡街流量计:
不允许通电状态下打开电路壳体,要交替通断电源进行反复调整,既不方便也容易出现差错和危险。

本安型涡街流量计:
可以在通电状态下进行随意的操作,既便利又安全。
在爆炸危险现场,应采用防爆型涡街流量计。由于隔爆型仪表不准用于0类危险场所,同时隔爆型仪表不允许在现场带点打开外壳进行电路调整,因此强烈建议用户尽量采用本安型涡街流量计,只有在特殊情况下才考虑选用隔爆

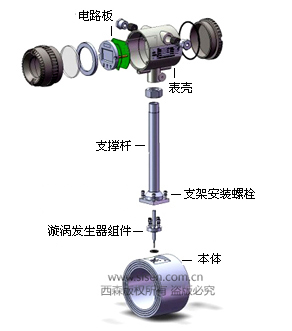

防爆型涡街流量计爆炸图







图片关键词

测量介质

过热/饱和蒸汽、液体和气体

测量范围

详情见流量范围表

口径

对夹式/法兰式:DN15~DN400

介质温度(℃)

(-40~80)℃、(-40~150)℃、(-40~300)℃、(-40~400)℃

环境温度(℃)

(-20~+70)℃大气压力:86kPa~106kPa

公称压力

液体1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa、6.3MPa、10.0MPa、25MPa

气体及蒸汽1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa

准确度

±1.0±1.5

流速范围(m/s)

液体:0.15~7气体:1.5~60蒸汽:2~70

输出信号

三线制电压脉冲:高电平5V低电平<1V

标准电流信号:与流量成比例的(4-20)mA标准电流信号,当地显示流量,累积流量,同时输出流量成比例的(4-20)mA标准电流信号和脉冲频率信号

通讯方式:RS-485通讯

供电电源

三线制电压脉冲:DC12V、DC24V

标准电流输出,当地显示:DC24V

电池供电(锂电池):3.6V

环境温度

(-20~+70)℃大气压力:86kPa~106kPa

防护等级

IP65

防爆等级

本安型Ex ia ⅡC T6 Ga

显示

LCD显示瞬时流量、累积流量、涡街频率、温度压力(温压一体)

电缆接口

M20×1.5(内螺纹,推荐使用);1/2NPT(内螺纹)

安装形式

一体式安装;分体式安装(测量管和指示器之间通过10芯专用屏蔽电缆连接)




图片关键词

公称

口径

表体内径(D)

表体外径(D1)

表体长度

L

高度

(H)

15

15

45

66

413

20

20

54

66

418

25

25

66

67

424

32

32

66

67

430

40

40

77

74

425

50

50

98

74

468

65

65

115

74

484

80

80

124

80

494

100

100

148

80

518

125

125

165

78

539

150

150

185

81

554

200

200

240

98

610

250

250

298

114

674

300

300

348

130

738

350

350

390

160

800

400

400

440

200

866

西森防爆型涡街流量计尺寸图







图片关键词

防爆型涡街流量计示意图





图片关键词

西森企业资质认证

防爆型涡街流量计展会
