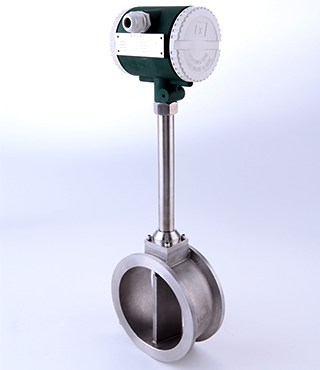

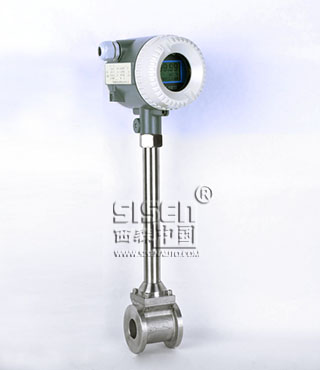

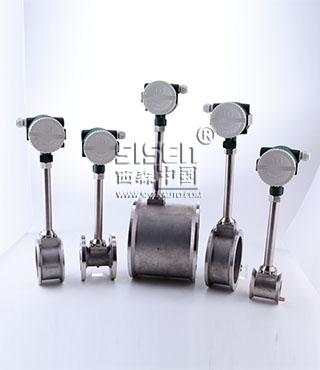

FLVJ系列  宽量程涡街流量计

西森·中国 自主研发生产的每一台蒸汽流量计出厂前必须经过实流标定。我们拥有并联使用标准表装置与气体音速喷嘴装置,全面地解决客户的安装和运行上的烦恼。每一款蒸汽流量计,都是SISEN工程师专门针对蒸汽贸易计量、测量、控制而精心研发的产品,对于中国乃至国际上蒸汽计量行业具有深远影响意义。由工艺工程师、结构设计工程师、电子软件工程师组成作风严谨的、技术雄厚的产品研发中心;现代化的老化生产线,严格的质量管理体系,是我们产品立于不败之地的强悍有力保证。


西森高温型涡街流量计 宽量程涡街流量计 西森自动化





图片关键词

    饱和蒸汽流量测量在80年代人们普遍采用标准孔板流量计,但从流量仪表发展状况来看,孔板流量计尽管其历史悠久、应用范围广;人们对它的研究也最充分,试验数据最完善,但用标准孔板流量计来测量饱和蒸汽流量,它仍存在一些不足之处:

      1、压力损失较大;

      2、导压管、三组间及连接接头容易泄漏;

      3、量程范围小,一般为31,对流量波动较大易造成测量值偏低。

      而涡街流量计具有结构简单,涡街变送器直接安装于管道上,克服了管路泄漏现象。另外,涡街流量计的压力损失较小,量程范围宽,对饱和蒸汽测量量程比可达301

      因此,随着涡街流量计测量技术的成熟,涡街流量计的使用越来越受到人们的青睐。





图片关键词

测量介质

过热/饱和蒸汽、液体和气体

测量范围

详情见流量范围表

口径

对夹式/法兰式:DN15~DN400

介质温度(℃)

(-40~80)℃、(-40~150)℃、(-40~300)℃、(-40~400)℃

环境温度(℃)

(-20~+70)℃大气压力:86kPa~106kPa

公称压力

液体1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa、6.3MPa、10.0MPa、25MPa

气体及蒸汽1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa

准确度

±1.0%、±1.5%

流速范围(m/s)

液体:0.15~7气体:1.5~60蒸汽:2~70

输出信号

三线制电压脉冲:高电平≥5V低电平<1V

标准电流信号:与流量成比例的(4-20)mA标准电流信号,当地显示流量,累积流量,同时输出流量成比例的(4-20)mA标准电流信号和脉冲频率信号

通讯方式:RS-485通讯

供电电源

三线制电压脉冲:DC12V、DC24V

标准电流输出,当地显示:DC24V

电池供电(锂电池):3.6V

环境温度

(-20~+70)℃大气压力:86kPa~106kPa

防护等级

IP65

防爆等级

本安型Ex ia ⅡC T6 Ga

显示

LCD显示瞬时流量、累积流量、涡街频率、温度压力(温压一体)

电缆接口

M20×1.5(内螺纹,推荐使用);1/2NPT(内螺纹)

安装形式

一体式安装;分体式安装(测量管和指示器之间通过10芯专用屏蔽电缆连接)




图片关键词

公称

口径

表体内径(D)

表体长度(L)

螺纹中心距(K)

螺纹孔径(d)

高度(H)

15

15

180

65

14

485

20

20

180

75

14

485

25

25

180

85

14

485

32

32

180

100

18

485

40

40

180

110

18

495

50

50

190

125

18

508

65

65

200

145

18

525

80

80

200

160

18

540

100

100

200

180

18

560

125

125

220

210

18

587

150

150

220

240

23

620

200

200

220

295

23

670

250

250

230

355

26

730

300

300

300

410

26

780

350

350

350

470

26

830

400

400

400

525

30

880

宽量程涡街流量计尺寸图







图片关键词

空气流量范围表

液体流量范围表

口径(mm)

工况流量范围m3/h

量程比

工况流量范围m3/h

量程比

口径(mm)

标准测量范围m3/h

15

5-20

1:4

3-40

1:13

15

1-6

20

6-50

1:8

5-75

1:15

20

1.2-8

25

8-60

1:8

7-105

1:15

25

2-16

32

14-100

1:7

12-180

1:15

32

2.2-20

40

18-180

1:10

15-225

1:15

40

2.5-25

50

30-300

1:10

25-375

1:15

50

3.5-35

65

50-500

1:10

40-600

1:15

65

6-60

80

75-750

1:10

60-900

1:15

80

13-130

100

120-1200

1:10

90-1350

1:15

100

20-200

125

150-1500

1:10

120-1800

1:15

125

30-300

150

250-2500

1:10

200-3000

1:15

150

50-500

200

400-4000

1:10

350-5250

1:15

200

100-1000

250

600-6000

1:10

550-8350

1:15

250

150-1500

300

1000-10000

1:10

800-12000

1:15

300

200-2000

350

1500-15000

1:10

1200-18000

1:15

350

300-3000

400

1800-24000

1:10

1600-24000

1:15

400

350-3500

450-600(仅插入式)

450插入式

420-4200



500插入式

500-5000



600插入式

700-7000







图片关键词

宽量程涡街流量计示意图
