    FLVJ系列温压一体式涡街流量计
  • 温压一体式涡街流量计

    FLVJ温压一体式涡街流量计
  • 温压一体式涡街流量计

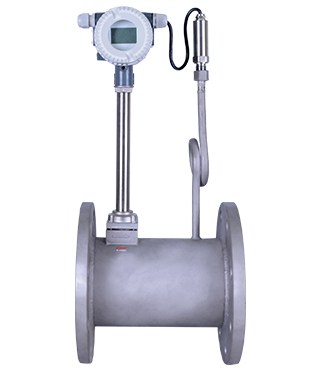

    温压一体式涡街流量计

FLVJ系列  温压一体式涡街流量计

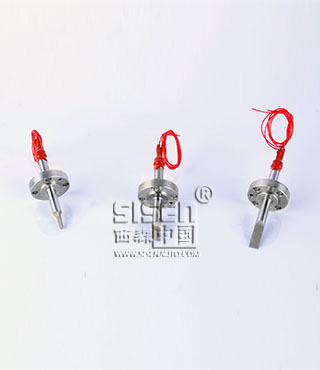

温压补偿一体式涡街流量计传感器内置温度探头,温度信号直接由传感器引入电路板用作温度补偿,外置式压力变送器作压力补偿,构成温压补偿一体式涡街流量计。对温度压力要求不是太高的场合、对压缩空气的测量、用于厂内部绩效考核计量的场合。温压补偿一体式涡街流量计的维护成本高,数据由涡街流量计本体的表头读取,不适合应用在管道悬空的场合。

图片关键词

西森温压一体涡街流量计 蒸汽流量计  压缩空气流量计  涡街流量计生产厂家





图片关键词

西森FLVJ-EC系列温压一体涡街流量计温度和压力传感器均带有单独的校验接口用于取得校准证书,更符合中国蒸计量产品的使用规定;
1、内嵌蒸汽密度补偿表和计算程序可直接计算饱和和过热蒸汽的质量流量;
2内嵌气体标准状态转换计算程序能够动态计算标准方流量,适用于压缩空气流量测量和控制;
3内嵌天然气压缩补偿因子计算程序用于天然气贸易计量。

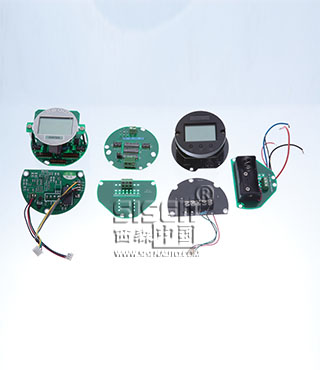

4转换器采用自适应频谱分析数字处理技术和完善的隔电路,确保在不同环境下检测出稳定的真实流量信号。
5高性能的数字信号处理技术,提高了涡街流量计的抗干扰能力,抗震性能好。安装简单、方便。







图片关键词

测量介质

过热/饱和蒸汽、液体和气体

测量范围

详情见流量范围表

口径

对夹式/法兰式:DN15~DN400

介质温度(℃)

(-40~80)℃、(-40~150)℃、(-40~300)℃、(-40~400)℃

环境温度(℃)

(-20~+70)℃大气压力:86kPa~106kPa

公称压力

液体1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa、6.3MPa、10.0MPa、25MPa

气体及蒸汽1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa

准确度

±1.0%、±1.5%

流速范围(m/s)

液体:0.15~7气体:1.5~60蒸汽:2~70

输出信号

三线制电压脉冲:高电平≥5V低电平<1V

标准电流信号:与流量成比例的(4-20)mA标准电流信号,当地显示流量,累积流量,同时输出流量成比例的(4-20)mA标准电流信号和脉冲频率信号

通讯方式:RS-485通讯

供电电源

三线制电压脉冲:DC12V、DC24V

标准电流输出,当地显示:DC24V

电池供电(锂电池):3.6V

环境温度

(-20~+70)℃大气压力:86kPa~106kPa

防护等级

IP65

防爆等级

本安型Ex ia ⅡC T6 Ga

显示

LCD显示瞬时流量、累积流量、涡街频率、温度压力(温压一体)

电缆接口

M20×1.5(内螺纹,推荐使用);1/2NPT(内螺纹)

安装形式

一体式安装;分体式安装(测量管和指示器之间通过10芯专用屏蔽电缆连接)







图片关键词

公称

口径

表体内径(D)

表体长度(L)

螺纹中心距(K)

螺纹孔径(d)

高度(H)

15

15

268

65

14

485

20

20

268

75

14

485

25

25

268

85

14

485

32

32

268

100

18

485

40

40

272

110

18

495

50

50

281

125

18

508

65

65

276

145

18

525

80

80

276

160

18

540

100

100

278

180

18

560

125

125

278

210

18

587

150

150

282

240

23

620

200

200

288

295

23

670

250

250

292

355

26

730

300

300

300

410

26

780

西森温压一体式涡街流量计尺寸图







图片关键词

空气流量范围表

液体流量范围表

口径(mm)

工况流量范围m3/h

量程比

工况流量范围m3/h

量程比

口径(mm)

标准测量范围m3/h

15

5-20

1:4

3-40

1:13

15

1-6

20

6-50

1:8

5-75

1:15

20

1.2-8

25

8-60

1:8

7-105

1:15

25

2-16

32

14-100

1:7

12-180

1:15

32

2.2-20

40

18-180

1:10

15-225

1:15

40

2.5-25

50

30-300

1:10

25-375

1:15

50

3.5-35

65

50-500

1:10

40-600

1:15

65

6-60

80

75-750

1:10

60-900

1:15

80

13-130

100

120-1200

1:10

90-1350

1:15

100

20-200

125

150-1500

1:10

120-1800

1:15

125

30-300

150

250-2500

1:10

200-3000

1:15

150

50-500

200

400-4000

1:10

350-5250

1:15

200

100-1000

250

600-6000

1:10

550-8350

1:15

250

150-1500

300

1000-10000

1:10

800-12000

1:15

300

200-2000

350

1500-15000

1:10

1200-18000

1:15

350

300-3000

400

1800-24000

1:10

1600-24000

1:15

400

350-3500

450-600(仅插入式)

450插入式

420-4200



500插入式

500-5000



600插入式

700-7000
