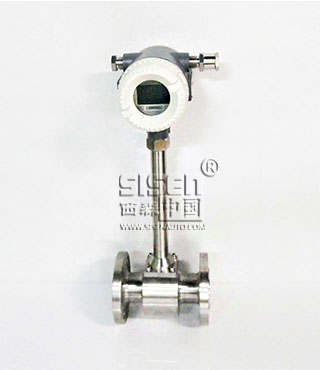

    FLVJ-S1涡街流量计
  • 高端款涡街流量计

    FLVJ-S2涡街流量计
  • 高端款涡街流量计

    FLVJ-S2法兰式涡街流量计

FLVJ系列  高端款涡街流量计

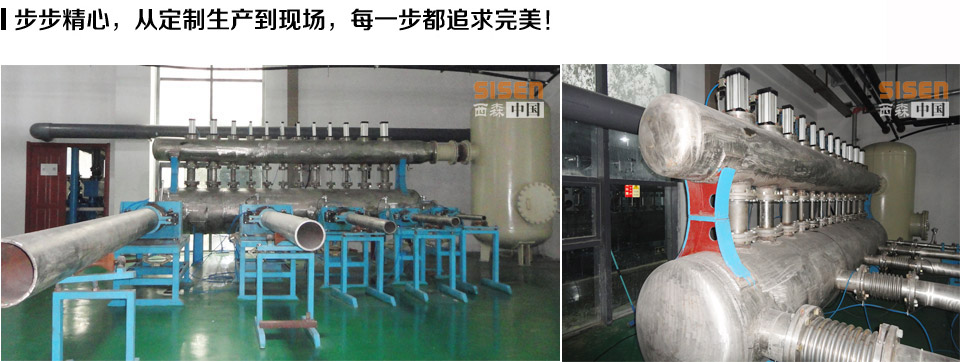

西森生产的涡街流量计获得了国家《制造计量器具许可证》,证号:粤制00000932。DN25-DN300大量库存现货供应,我们不仅提供涡街流量计的选型,还提供现场指导安装服务,真正为您的蒸汽贸易计量解决隐忧。卡装式涡街流量计广泛应用于封闭管道中饱和蒸汽、过热蒸汽、气体和液体介质流量的计量。西森拥有“气体音速喷嘴装置”先进的实流标定装置,保证每一台蒸汽涡街流量计性能优越,售后无忧。西森,致力造中国最好的、高精度涡街流量计。

图片关键词

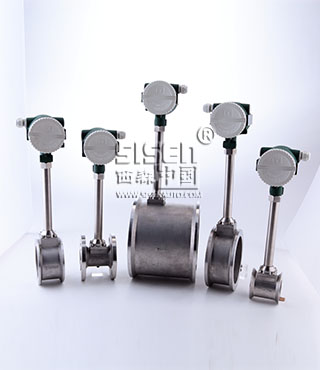

FLVJ-S系列高端款涡街流量计


图片关键词
1、涡街流量计适用于宽量程测量,即使在压力和温度波动的工况条件下仍可以实现工艺过程控制或能量供应的理想测量,它可用于绝大多数蒸汽、气体和液体的流量计量、测量、控制。
2、涡街流量计具有非常独特的介质通用性,其仪表系数对不同介质是通用的。
3、涡街流量计原始形成信号,其输出频率与流量为线性关系,不存在零点漂移问题。
4、涡街流量计结构简单,无运动部件,故障率低,具有很高的稳定性和可靠性。
5、涡街流量计组成的流量测量系统简单,便于维护,具有较好的经济性。
6、涡街流量计使用最新的信号处理技术 , 整个系统分析测得的信号,然后消除外部干扰和介质扰动,因此, 即使在恶劣的过程状态下仍能实现稳定的测量。
7、 广泛应用于饱和蒸汽和过热蒸汽的测量、蒸汽锅炉监测、蒸汽和热水热量、工业气体消耗测量、压缩空气系统消耗测量、压缩机出口监测、空压机FAD流量估算、用于食品、饮料和制药行业的SIP和CIP工艺、可应用于SIL2等级安全认证相关的测量。


图片关键词
当介质以一定速度流过三角柱时,在三角柱体两侧后面产生一个交替排列的卡门旋涡带,称之为“卡门旋涡”,由于旋涡发生体两侧交替产生旋涡,从而使检测体产生交变应力,封装在检测探头体内的压电元件在交变应力的作用下,产生与旋涡同频率的交变电荷信号,经前级放大器放大,送至智能流量积算仪进行智能化处理,实现流体瞬时流量、累计流量的显示及流量数据与微机系统的通讯和控制,一定雷诺数范围内(2×10  ~7×10  )旋涡的释放频率f与流体速度V及旋涡发生体的迎流面宽度d之间关系,可用下式表示:

                                                 f=Sr · V/d       V=fd/Sr

式中f-卡门旋涡的释放频率,Sr-系数(斯特劳哈尔数),V-流速,d-三角柱的宽度。斯特劳哈尔数是涡街流量计的重要系数。在曲线的Sr=0.16的平直部分,只要准确测出频率f,就可以测出流体流速V=f · d/Sr,从而达到测量管道内流体流量的目的,即:Q=3600×f/k······(1)(K-仪表系数,次/m)




对夹式涡街流量计

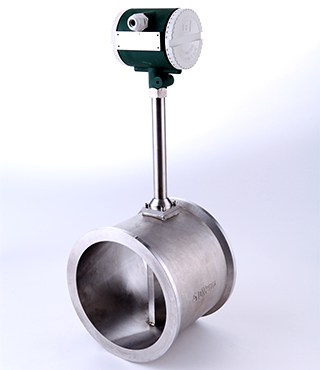

  法兰式涡街流量计





图片关键词

高端款涡街流量计技术参数



图片关键词
FLVJ高端款涡街流量计尺寸图


公称

口径

表体内径(D)

表体外径(D1)

表体长度(L)

高度

(H)





公称

口径

表体内径(D)

表体长度

(L)

螺纹中心距(K)

螺纹孔径

(d)

高度

(H)

15

15

45

65

360

15

15

180

65

14

485

20

20

65

65

380

20

20

180

75

14

485

25

25

85

65

390

25

25

180

85

14

485

32

32

85

70

390

32

32

180

100

18

485

40

40

85

75

390

40

40

180

110

18

495

50

50

95

75

403

50

50

190

125

18

508

65

65

105

75

414

65

65

200

145

18

525

80

80

120

85

428

80

80

200

160

18

540

100

100

135

90

448

100

100

200

180

18

560

125

125

165

100

472

125

125

220

210

18

587

150

150

190

120

502

150

150

220

240

23

620

200

200

240

150

552

200

200

220

295

23

670

250

250

290

160

600

250

250

230

355

26

730

300

300

340

200

650

300

300

300

410

26

780

350

350

390

200

700

350

350

350

470

26

830

400

400

440

220

750

400

400

400

525

30

880






图片关键词

空气流量范围表

液体流量范围表

口径(mm)

工况流量范围m3/h

工况流速范围m/s

量程比(宽量程比需定制)

口径(mm)

标准测量范围m3/h

15

3-40

4-80

1:10,1:13,1:20

15

1-6

20

5-80

4-80

1:10,1:16,1:20

20

1.2-8

25

7-120

2-80

1:10,1:15,1:17,1:40

25

2-16

32

12-180

2-80

1:10,1:15,1:40

32

2.2-20

40

15-250

2-80

1:10,1:15,1:16,1:40

40

2.5-25

50

18-450

2-80

1:10,1:15,1:20,1:40

50

3.5-35

65

20-600

2-80

1:10,1:15,1:20,1:30,1:40

65

6-60

80

40-1000

2-80

1:10,1:15,1:20,1:40

80

13-130

100

70-1800

2-80

1:10,1:15,1:20,1:40

100

20-200

125

120-2400

2-80

1:10,1:15,1:20,1:40

125

30-300

150

200-3500

2-80

1:10,1:15,1:17,1:40

150

50-500

200

350-6000

2-80

1:10,1:15,1:17,1:40

200

100-1000

250

550-9000

2-80

1:10,1:15,1:26,1:40

250

150-1500

300

800-12000

2-80

1:10,1:15,1:40

300

200-2000

350

1200-18000

2-80

1:15

350

300-3000

400

1600-24000

2-80

1:15

400

350-3500
