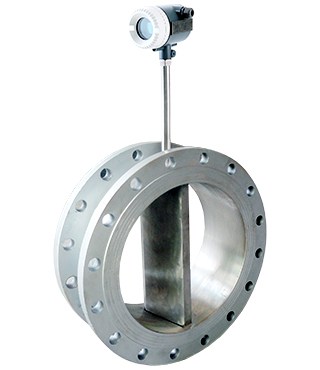

FLVJ系列超大口径涡街流量计

压力损失小
传感器适用温度、压力范围宽 -40～350℃ 0～16Mpa
量程范围宽精测量度高
测量结果不受流体密度、压力、温度、粘度等参数影响
先进的数字信号处理技术下限低抗振性能优异
SSP自适应频谱波技术小漩涡采集
温度压力检测及补偿单元
兼有二线电流和三线脉冲输出功能
可具备HART通讯协议可远程参数设置和调试
FLVJ系列para1
压力损失小
传感器适用温度、压力范围宽 -40～350℃ 0～16Mpa
量程范围宽精测量度高
测量结果不受流体密度、压力、温度、粘度等参数影响
先进的数字信号处理技术下限低抗振性能优异
SSP自适应频谱波技术小漩涡采集
温度压力检测及补偿单元
兼有二线电流和三线脉冲输出功能
可具备HART通讯协议可远程参数设置和调试
para120

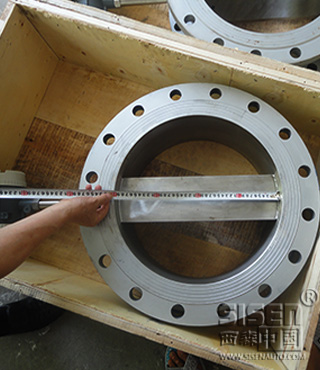

测量口径大于DN300的涡街流量计称之为大口径涡街流量计，西森自动化拥有先进的测量设备，可生产口径从DN300~DN600大口径法兰式涡街流量计，全方面满足客户的需要。模块化设计绝对保证了产品的高可靠性和一致性，并且内置完善的抗干扰、多级保护电路，有效消除振动干扰。SISEN拥有一流的生产设施、持久稳定的质量、每台产品出厂前必经过实流标定、绝无烦恼的安装和运行、五星级的销售服务体系。para3

测量口径大于DN300的涡街流量计称之为大口径涡街流量计，西森自动化拥有先进的测量设备，可生产口径从DN300~DN600大口径法兰式涡街流量计，全方面满足客户的需要。模块化设计绝对保证了产品的高可靠性和一致性，并且内置完善的抗干扰、多级保护电路，有效消除振动干扰。SISEN拥有一流的生产设施、持久稳定的质量、每台产品出厂前必经过实流标定、绝无烦恼的安装和运行、五星级的销售服务体系。

图片关键词

   在任何工业现场应用蒸汽流量计的主要原因有以下几方面：
   贸易结算：用于贸易结算的流量计量；
   计量监测：为管理提供必要信息，它们能保障工厂运行效率达到最高，使产品质量保持在最合理

                    的成本内；
   成本控制：它们能够直接计量原料或能源（例如蒸汽、压缩空气）等；
   流量控制：根据制程式需要，精确控制蒸汽流量。

自主研发生产的每一台蒸汽流量计出厂前必须经过实流标定。我们拥有并联使用标准表装

置与气体音速喷嘴装置，全面地解决客户的安装和运行上的烦恼。每一款蒸汽流量计，都是

SISEN工程师专门针对蒸汽贸易计量、测量、控制而精心研发的产品，对于中国乃至国际上蒸汽

计量行业具有深远影响意义。由工艺工程师、结构设计工程师、电子软件工程师组成作风严谨

的、技术雄厚的产品研发中心；现代化的老化生产线，严格的质量管理体系，是我们产品立于不

败之地的强悍有力保证。

图片关键词

测量介质	过热/饱和蒸汽、液体和气体	流速范围	液体：0.15～7 气体：1.5～60 蒸汽：2～70
口径	对夹式：DN15、20、25、32、40、50、65、80、100、 125、150、200、250、300 法兰式：DN15、20、25、32、40、50、65、80、100、 125、150、200、250、300、350、400、450、500、600 特殊口径可协议供货	输出信号	1、三线制电压脉冲、低电平＜1V；高电平≥5V 2、二线制4-20mA输出
公称压力	液体：1.6、2.0、4.0、5.0、6.3、10.0MPa 气体及蒸汽：1.6、2.0、4.0、5.0MPa	通讯功能	HART、RS485
介质温度	-40～80℃、-40～150℃、-40～300℃	供电电源	电压脉冲型：DC12V、DC24V 标准电流输出，当地显示：DC24V 电池供电(锂电池)： 3.6V
准确度	0.5%（协议供货）、1.0%、1.5%	环境温度	-30℃～65℃ 大气压力：86KPa～106KPa
本体、漩涡发生体材质	304不锈钢（标准供货）、316L、哈氏合金C、哈氏合金B、其他材料协议供货	防护等级	IP65、IP68

图片关键词

大口径涡街流量计测量蒸汽流量安装示意图（温度压力双补偿）

西森工程师推荐

标签: 大口径涡街流量计超大口径涡街流量计不锈钢涡街流量计 FLVJ


测气体	测液体	测压点和测温点
测量气体流量时，若被测气体中含有少量的液体，涡街流量计应安装在管线的较高处。	测量液体流量时，若被测液体中含有少量的液体，涡街流量计应安装在管线的较低处。	根据测量需要，需在涡街流量计附近测量压力的温度时，测压点应在涡街流量计下游的3-5D处，测温点应在涡街流量计下游的6-8D处。



管道采取减震动措施
涡街流量计尽量避免安装在振动较强的管道上，特别是在横向振动。若不得已要安装时，必须采取措施，在涡街流量计的上下2D处分别设置管道紧固装置，并加防振垫。
