    FLVJ系列高压涡街流量计
  • 高压型涡街流量计

    FLVJ高压涡街流量计
  • 高压型涡街流量计

    西森高压涡街流量计

FLVJ系列  高压型涡街流量计

西森生产的涡街流量计获得了国家《制造计量器具许可证》,证号:粤制00000932。DN25-DN300大量库存现货供应,我们不仅提供涡街流量计的选型,还提供现场指导安装服务,真正为您的蒸汽贸易计量解决隐忧。卡装式涡街流量计广泛应用于封闭管道中饱和蒸汽、过热蒸汽、气体和液体介质流量的计量。西森拥有“气体音速喷嘴装置”先进的实流标定装置,保证每一台蒸汽涡街流量计性能优越,售后无忧。西森,致力造中国最好的、高精度涡街流量计。



图片关键词

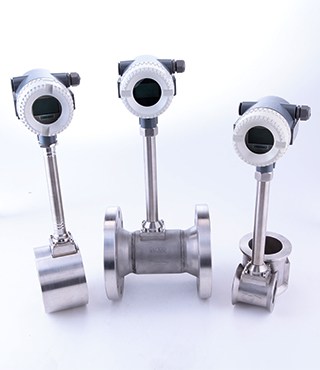

FLVJ西森高压型涡街流量计







图片关键词

1、涡街流量计适用于宽量程测量,即使在压力和温度波动的工况条件下仍可以实现工艺过程控制或能量供应的理想测量,它可用于绝大多数蒸汽、气体和液体的流量计量、测量、控制。
2、涡街流量计具有非常独特的介质通用性,其仪表系数对不同介质是通用的。
3、涡街流量计原始形成信号,其输出频率与流量为线性关系,不存在零点漂移问题。
4、涡街流量计结构简单,无运动部件,故障率低,具有很高的稳定性和可靠性。
5、涡街流量计组成的流量测量系统简单,便于维护,具有较好的经济性。
6、涡街流量计使用最新的信号处理技术 , 整个系统分析测得的信号,然后消除外部干扰和介质扰动,因此, 即使在恶劣的过程状态下仍能实现稳定的测量。
7、 广泛应用于饱和蒸汽和过热蒸汽的测量、蒸汽锅炉监测、蒸汽和热水热量、 工业气体消耗测量、 压缩空气系统消耗测量、 压缩机出口监测、空压机FAD流量估算、用于食品、饮料和制药行业的SIP和CIP工艺、 可应用于SIL2等级安全认证相关的测量。







图片关键词

      涡街流量计用于测量满管状态下的气体、蒸汽和液体,测量是基于卡门涡街原理。当介质以一定速度流过三角柱时,在三角柱体两侧后面产生一个交替排列的旋涡带,称之为“卡门旋涡”,由于旋涡发生体两侧交替产生旋涡,于是在发生体两侧产生压力脉动,从而使检测体产生交变应力,封装在检测探头体内的压电元件在交变压力的作用下,产生与旋涡同频率的交变。

      电荷信号,经前放大器放大,送至智能流量计算仪进行智能化处理,实现流体瞬时流量、累积流量的显示及流量数据与微机系统的通讯和控制。






图片关键词

测量介质

过热/饱和蒸汽、液体和气体

测量范围

详情见流量范围表

口径

对夹式/法兰式:DN15~DN400

介质温度(℃)

(-40~80)℃、(-40~150)℃、(-40~300)℃、(-40~400)℃

环境温度(℃)

(-20~+70)℃大气压力:86kPa~106kPa

公称压力

液体1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa、6.3MPa、10.0MPa、25MPa

气体及蒸汽1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa

准确度

±1.0±1.5

流速范围(m/s)

液体:0.15~7气体:1.5~60蒸汽:2~70

输出信号

三线制电压脉冲:高电平5V低电平<1V

标准电流信号:与流量成比例的(4-20)mA标准电流信号,当地显示流量,累积流量,同时输出流量成比例的(4-20)mA标准电流信号和脉冲频率信号

通讯方式:RS-485通讯

供电电源

三线制电压脉冲:DC12V、DC24V

标准电流输出,当地显示:DC24V

电池供电(锂电池):3.6V

环境温度

(-20~+70)℃大气压力:86kPa~106kPa

防护等级

IP65

防爆等级

本安型Ex ia ⅡC T6 Ga

显示

LCD显示瞬时流量、累积流量、涡街频率、温度压力(温压一体)

电缆接口

M20×1.5(内螺纹,推荐使用);1/2NPT(内螺纹)

安装形式

一体式安装;分体式安装(测量管和指示器之间通过10芯专用屏蔽电缆连接)







图片关键词

空气流量范围表

液体流量范围表

口径(mm)

工况流量范围m3/h

量程比

工况流量范围m3/h

量程比

口径(mm)

标准测量范围m3/h

15

5-20

1:4

3-40

1:13

15

1-6

20

6-50

1:8

5-75

1:15

20

1.2-8

25

8-60

1:8

7-105

1:15

25

2-16

32

14-100

1:7

12-180

1:15

32

2.2-20

40

18-180

1:10

15-225

1:15

40

2.5-25

50

30-300

1:10

25-375

1:15

50

3.5-35

65

50-500

1:10

40-600

1:15

65

6-60

80

75-750

1:10

60-900

1:15

80

13-130

100

120-1200

1:10

90-1350

1:15

100

20-200

125

150-1500

1:10

120-1800

1:15

125

30-300

150

250-2500

1:10

200-3000

1:15

150

50-500

200

400-4000

1:10

350-5250

1:15

200

100-1000

250

600-6000

1:10

550-8350

1:15

250

150-1500

300

1000-10000

1:10

800-12000

1:15

300

200-2000

350

1500-15000

1:10

1200-18000

1:15

350

300-3000

400

1800-24000

1:10

1600-24000

1:15

400

350-3500

450-600(仅插入式)

450插入式

420-4200



500插入式

500-5000



600插入式

700-7000






图片关键词

西森企业资质认证高压型涡街流量计展会
