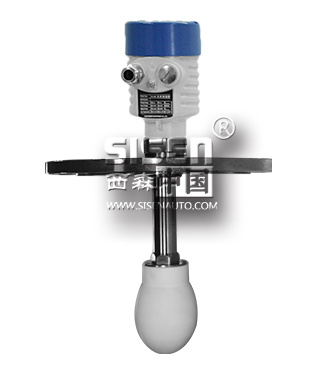

  • 水滴型雷达物位计

    AD110F
  • 水滴型雷达物位计

    AD110F

AD110F  水滴型雷达物位计



图片关键词

图片关键词图片关键词

  双芯雷达  即主机电子单元与液晶显示操作单元各用一个独立CPU的雷达设计体系。通过引入一个独立的CPU实现点阵液晶显示和按键操作,可以大大分担CPU的计算量,同时避免了操作和定期刷新点阵液晶操作给主CPU带来干扰和中断,从而大大提高了系统的计算性能和稳定定。主机电子单元与液晶显示操作单元独立工作,互不干扰,即使液晶显示单元出现问题,也不会影响现场测量。


图片关键词特点与优势:

1、非接触雷达,无磨损,无污染;
2、几乎不受大气中水蒸气、温度和压力变化影响;
3、波长更短,对在倾斜的固体表面有更好的反射;
4、波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物;
5、测量盲区更小,对于小罐测量也会取得良好的效果;
6、高信噪比,即使在波动的情况下也能获得更优的性能;
7、高频率,是测量固体和低介电常数介质的最佳选择;
8、适用于有搅拌、泡沫或液面波动剧烈搅拌场合的测量;
9、水滴型天线可用于冷凝严重或介质腐蚀性强等恶劣工况;

应用

适用于存储容器、过程容器或波动剧烈的搅拌场合,以及冷凝严重或介质腐蚀性强场合。

图片关键词

      测量原理:微功率的微波脉冲从雷达天线发射出来,以光速在空间传播,通过被测量物体反射回来并被雷达接收。脉冲信号发射与接收之间的时间差与雷达天线到被测物体的距离成正比。电磁波信号在空间中的传播速度光速,通常在测量距离时,发射脉冲与接收脉冲的时间差极短只有纳秒量级,常规技术很难将此时间准确测量下来。AD110系列高频雷达物位仪采用先进的等效采样方法将原本纳秒级的时间间隔准确的测量下来,从而实现对距离的准确测量。

       发射-反射-接收:从雷达物位计的天线端以短脉冲形式发射的极其微小的26GHz雷达信号。雷达脉冲通过传感器环境和物体表面反射并且被天线以雷达回波形式接收。雷达脉冲从发射到接收的转动周期是同距离也就是物位成比例。

◆ 输入

    天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
                                              D=C×T/2
其中C为光速空罐的距离E已知,则物位L的距离为:L=E-D
◆ 输出
    通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境,对应4-20mA输出。



图片关键词图片关键词图片关键词

产品型号

AD110A AD110B AD110C AD110D AD110E AD110F AD110G AD110H AD110K

过程

连接

螺纹
法兰
龙门吊
卫生型卡箍

过程

密封

一体式

PTFE/PVDF



FKM(Viton)

-40~150℃


Kalrez
-40~150℃

天线
类型
和材


棒状

天线

φ40
φ45
φ75
喇叭天线
PP/PVDF/PTFE

喇叭天线
304/316

平面天线
锥面天线
316L+PTFE

抛物面天线
304/316L

通讯
接口
HART通讯协议
过程
温度
AD110A:-40~130℃     AD110B:40~250℃
AD110C:-40~250℃     AD110D:40~250℃
AD110E:-40~250℃     AD110E-40~150℃
AD110G:-40~150℃     AD110H:40~150℃
AD110K:-40~80℃
供电
电源
24VDC两线制普通型电源:18-36VDC,纹波电压:100mV.vp.p最大电流:22.5mA
24VDC两线制本安型电源:1836VDC,纹波电压:100mV.vp.p最大电流:22.5mA
24VDC两线制本安隔爆型电源:20-36VDC,纹波电压:100mV.Vp.p最大电流:22.5mA
24VDC两线制电源:20-45VDC,功耗:3W
220VAC四线制电源:110-260VAC,50/60Hz功耗:3W
环境
条件
-40~80℃
防护
等级
IP67
安全
认证
本安防爆,Exia IC T6
本安+隔爆,Exd【ia】 IIC T6





型号 规格代码 说明
AD110F-   水滴雷达物位计
量程 1 0~20米
2 0~35米
3 0~70米
防爆等级 B 非防爆型
E 隔爆型Exd IIC T6
I 本安防爆 Exd IIC T6
D 本安防爆+隔爆 Exd 【ia】 IICT6
天线型式/材料
A 水滴型
B PTFE
X 特殊定制
过程连接 LA 螺纹G1 1/2”A
LB 螺纹1 1/2”NPT
FA FL 连接法兰DN50/不锈钢304
|连接法兰DN50/不锈钢316L
FB  FM 连接法兰DN80/不锈钢304 连接法兰DN80/不锈钢316L
FC FN 连接法兰DN100/不锈钢304 连接法兰DN100/不锈钢 316L
FD FO 连接法兰DN125/不锈钢304 连接法兰DN125/不锈钢316L
WA WL 连接法兰DN50/万向节/不锈钢304
连接法兰DN50/万向节/不锈钢316L
WB WM 连接法兰DN80/万向节/不锈钢304 连接法兰DN80/万向节/不锈316L
WC WN 连接法兰DN100/万向节/不锈钢304 连接法兰DN100/万向节/不锈钢316L
WD WO 连接法兰DN125/万向节/不锈钢304 连接法兰DN125/万向节/不锈钢316L
XX 特殊定制
过程密封/过程温度/过程压力 1 FKM(Vition)/-40~130℃/-1~40 bar
XX 特殊定制
输出与供电 1 两线制4-20mA/HART;24VDC
2 四线制4-20mA/HART;220VAC
3 四线制4-20mA/HART;24VDC
4 四线制RS485/Modbus;24VDC
X 特殊定制
外壳/防护等级 A 铝/IP67
W 不锈钢316L/IP67
电气连接/防水接头/连接电缆 M M20×1.5/带/不带
N 1/2NPT/不带/不带
现场显示/编程 A
N 不带
报警输出 A1 一位报警(四线制24VDC)
附加选型代码 □□ 附加规格配置



图片关键词图片关键词图片关键词图片关键词
