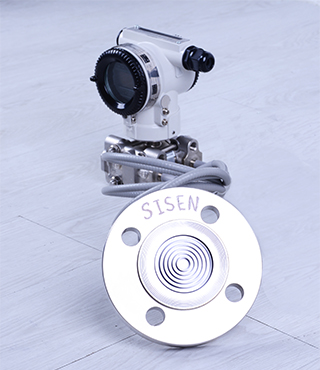

    BST9900-RG单晶硅远传压力变送器

BST9900-RG  单晶硅远传压力变送器

BST9900-RG系列单晶硅远传压力变送器又名单法兰远传压力变送器,是隔膜压力变送器中一种,主要用于工业过程全系列压力的测量,密封隔膜是用于防止管道中的介质直接进入差压变送器和压力变送器的传感器组件中,隔离膜片与传感器之间是靠注满流体的毛细管连接起来的,此产品可以全面满足客户特殊要求压力测量需求。
图片关键词

        BST9900-RG系列单晶硅远传压力变送器采用国际先进的金属电容技术和复合微硅固态传感技术,卓越的性能使用至方便,成为毋庸置疑的自动化监测最新时代的佼佼者。



图片关键词

      BST9900T-RG/RA的膜盒是用于防止管道内介质直接进入变送器的压力传感器组件中,通过变送器之间采用硅油等填充液传递压力。纳米单晶硅智能直连式远传压力变送器/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力,然后将其转变成4~20mADCHART电流信号输出。BST9900T-RG/RA也可与HART375或BST Modem 相互通信,通过它们进行参数设定、过程监控等。BST9900T-RG/RA的测量范围(未迁移时)为0-6kPa~25MPa,远传法兰的额定压力分别为:1.6/4MPa、6.4MPa、10MPa、150psi、300ps或600psi。

图片关键词
BST9900T-RG/RA纳米单晶硅智能直连式远传压力/绝压变送器结构上由BST9900T-GP/AP和经焊接安装的带毛细管远传法兰组成。其工作原理与BST9900T-GP/AP相同(参见BST9900T-GP/AP纳米单晶硅智能直连式压力变送器/绝压变送器技术规格书),只是压力传递路径略有不同:作用在远传法兰侧的压力,首先经远传法兰上的膜片和填充液,再经毛细管,最后到达测量传感器的测量端。

图片关键词

图片关键词



法兰尺寸图
标称直径 额定压力 φD φK
φd1
插入式
φd2
扁平式
φd3 t b 要求螺栓
数量 螺纹
DN50
(密封面DIN2526E型)
(法兰DIN 2501)
PN1.6/4MPa
PN 6.4MPa
PN10MPa
165
18
195
125
135
145
48.3
48.3
48.3
57
57
57
102
102
102

3+0.5

3+0.5

3+0.5

20
26
28
4
4
4
M16
M20
M20
DN80
(密封面DIN2526E型)
(法兰DIN 2501)
PN1.6/4MPa
PN6.4MPa
PN 10MPa
200
215
230
160
170
180
76
76
76
75
75
75
138
138
138

3+0.5

3+0.5

3+0.5

24
28
32
8
8
8
M16
M20
M24
DN2"
(ANSIB16.5RF型)
150psi
300psi
600psi
152.4
165.1
165.1
120.6
127.0
127.0
48.3
48.3
48.3
57
57
57
92.1
92.1
92.1

3+0.5

3+0.5

6.35

17.4
20.6
31.75
4
8
8
M18
M18
M18
DN3"
(ANSI B16.5RF型)
150psi
300psi
600psi
190.5
209.5
209.5
152.4
168.3
168.3
76
76
76
75
75
75
127
127
127

3+0.5

3+0.5

6.35

22.2
27.0
38.05

4

8

8

M16
M20
M20
DN4"
(ANSIB16.5RF型)
150psi
300psi
229
255
191
200
89
89
89
89
157
157

3+0.5

3+0.5

30
32

8

8

M18
M18

注:用户可选配安装螺栓,螺母






测量介质

液体、气体或蒸汽

测量范围

量程代码

最小量程

最大测量

B

1KPa

6KPa

C

4KPa

40KPa

D

25KPa

250KPa

F

200KPa

3MPa

额定压力

远传法兰的额定压力

输出信号

二线制,420mADC输出,叠加hart协议数字通讯。

电 源

24VDC(正常工作电压范围1236VDC

防爆标志

隔爆型:ExdCT6,本安型:ExiaCT6

防护等级

IP67

量程比

1001

精度等级

0.075级、0.1

稳定性

0.075级:36个月误差为最大量程的±0.2%

0.1级:36个月误差为最大量程的±0.25%
