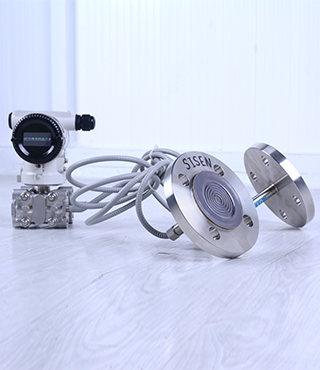

BST9900-RD  单晶硅远传差压变送器

BST9900-RD智能远传差压变送器结构上由BST9900-DP智能差压变送器和经焊接安装的带毛细管远传法兰组成。其工作原理与BST9900-DP智能差压变送器相同,只是压力传递路径略有不同:作用在远传法兰侧的压力,首先经远传法兰上的膜片和填充液,再经毛细管,最后到达测量传感器相应正负侧。

产品描述

图片关键词

图片关键词

差压变送器包括两个功能单元:
    —主单元
    —辅助单元
  主单元包括传感器和过程连接,工作原理如下:传感器模块采用全焊接技
术,内部拥有一个整体化的过载膜片,一个绝对压力传感器、一个差压传感
器和一个温度传感器。绝压传感器只装在传感器膜盒的高压侧,作为静压测
量和补偿的参考值,温度传感器作为温度补偿的参考值。差压传感器的正压
侧与传感器膜盒的高压腔相连,差压传感器的负压侧与传感器膜盒的低压腔
相连,差压通过隔离膜片和填充液,传递给差压传感器内的硅芯片,使差压
传感器的芯片的阻值发生变化,从而导致检测系统输出电压变化。该输出电
压与压力变化成正比,再由适配单元和放大器转化成一标准化信号输出。
图片关键词

图片关键词

BST9900-RD智能远传差压变送器的膜盒是用于防止管道内介质直接进入差压变送器的压力传感器组件中,它与变送器之间采用硅油等填充液传递压力。



       BST9900-RD智能远传差压变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量,然后将其转变成4~20mADC HART电流信号输出。BST9900-RG/RD也可与HART375或BST Modem 相互通信,通过它们进行参数设定、过程监控等。BST9900-RD智能远传差压变送器的测量范围(未迁移时)为0-1kPa~2MPa,远传法兰的额定压力分别为:1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。



图片关键词

图片关键词



图片关键词

图片关键词

法兰尺寸图
标称直径 额定压力 φD φK
φd1
插入式
φd2
扁平式
φd3 t b 要求螺栓
数量 螺纹
DN50
(密封面DIN2526E型)
(法兰DIN 2501)
PN1.6/4MPa
PN 6.4MPa
PN10MPa
165
18
195
125
135
145
48.3
48.3
48.3
57
57
57
102
102
102

3+0.5

3+0.5

3+0.5

20
26
28
4
4
4
M16
M20
M20
DN80
(密封面DIN2526E型)
(法兰DIN 2501)
PN1.6/4MPa
PN6.4MPa
PN 10MPa
200
215
230
160
170
180
76
76
76
75
75
75
138
138
138

3+0.5

3+0.5

3+0.5

24
28
32
8
8
8
M16
M20
M24
DN2"
(ANSIB16.5RF型)
150psi
300psi
600psi
152.4
165.1
165.1
120.6
127.0
127.0
48.3
48.3
48.3
57
57
57
92.1
92.1
92.1

3+0.5

3+0.5

6.35

17.4
20.6
31.75
4
8
8
M18
M18
M18
DN3"
(ANSI B16.5RF型)
150psi
300psi
600psi
190.5
209.5
209.5
152.4
168.3
168.3
76
76
76
75
75
75
127
127
127

3+0.5

3+0.5

6.35

22.2
27.0
38.05

4

8

8

M16
M20
M20
DN4"
(ANSIB16.5RF型)
150psi
300psi
229
255
191
200
89
89
89
89
157
157

3+0.5

3+0.5

30
32

8

8

M18
M18



注:用户可选配安装螺栓,螺母








测量介质

液体、气体或蒸汽

测量范围

量程代码

最小量程

最大测量

B

1KPa

6KPa

C

4KPa

40KPa

D

25KPa

250KPa

F

200KPa

3MPa

额定压力

远传法兰的额定压力

输出信号

二线制,420mADC输出,叠加hart协议数字通讯。

电 源

24VDC(正常工作电压范围1236VDC

防爆标志

隔爆型:ExdCT6,本安型:ExiaCT6

防护等级

IP67

量程比

1001

精度等级

0.075级、0.1

稳定性

0.075级:36个月误差为最大量程的±0.2%

0.1级:36个月误差为最大量程的±0.25%

 图片关键词单晶硅压力变送器防爆证书图片关键词
