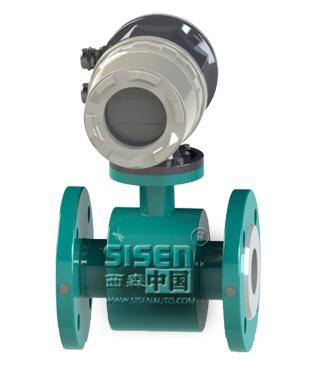

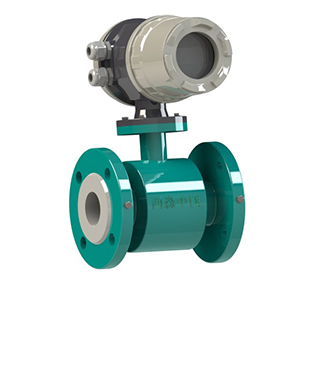

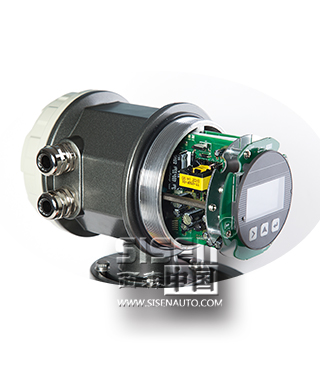

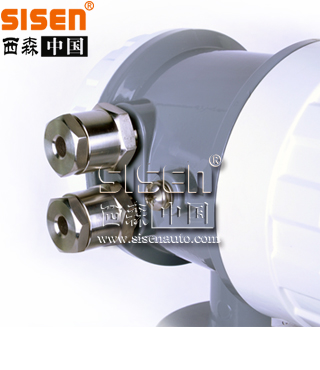

FLDC系列  防爆型电磁流量计

FLDC防爆型电磁流量计主要是应用在一些易燃易爆特殊场合,广泛用于测量导电的液体和液固两相流体的体积流量,测量结果与流体的温度、粘度、密度、压力及液固成分比无关,电导率在较大范围内变化时也不会影响测量结果。因此,只需经普通水标定后,就可以用来测量其他导电性液体或液固二相流体介质的流量,而不需附加任何修正,所以防爆型电磁流量计是一种真正的体积流量计。


防爆型电磁流量计



电磁流量计防爆证



图片关键词

       西森电磁流量计广泛用于测量导电液体和液固两相流体的体积流量,其测量原理是根据法拉第电磁感应定律,如下图所示,上下两端的两个电磁线圈产生恒定或交变磁场,当导电介质流过电磁流量计时,做切割磁感线运动,此时会产生一个感应电动势并被两测量电极检测出来,这个感应电动势大小与导电介质流速、磁场的磁感应强度、导体宽度(流量计测量管径)成正比,再通过运算就可以得到介质流量。



电磁流量计测量原理





图片关键词电磁流量计尺寸图





口径

(mm)

额定压力(MPa)

仪表外形尺寸(mm)

重量

(kg)

A

B

φD1

φD2

φd

n-φ

10

4.0

200

290

90

60

10

4-φ14

5.5

15

200

315

95

65

15

4-φ14

6

20

200

315

105

75

20

4-φ14

6.5

25

200

315

115

85

25

4-φ14

6

32

200

315

140

100

32

4-φ18

9

40

200

315

150

110

40

4-φ18

10.5

50

200

320

165

125

50

4-φ18

11.5

65

200

350

185

145

65

4-φ18

15

80

200

365

200

160

80

8-φ18

15

100

1.6

250

380

220

180

100

8-φ18

20

125

250

410

250

210

125

8-φ18

24

150

300

440

285

245

150

822

34

200

1.0

350

495

340

295

200

822

41

250

450

545

395

350

250

1223

64

300

500

597

445

400

300

1223

74

350

550

652

505

460

350

1623

92

400

600

700

565

515

400

1626

108

450

600

767

615

565

450

2026

128

500

600

815

670

620

500

2026

151

600

600

933

780

725

600

2030

198

700

700

1034

890

840

700

2430

256

800

800

1144

1015

950

800

2433

340

900

900

1215

1115

1015

900

2833

453

1000

1000

1357

1230

1160

1000

2835

526

1200

0.6

1200

1510

1405

1340

1200

3233

684

1400

1400

1710

1630

1560

1400

3636

853

1600

1600

1895

1830

1760

1600

4036

1036

1800

1800

2095

2045

1970

1800

4039

1316

2000

2000

2328

2265

2180

2000

4842

1746






执行标准

JB/T 9248-2015

测量介质

导电液体、浆液

类型

管道式电磁流量计

结构形式

一体式、分体式

公称通径

DN(mm)

6、8、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000

额定压力

DN6~DN50

DN65~DN150

DN200~DN1000

DN1200~DN2000

≤4.0MPa

≤1.6MPa

≤1.0MPa

≤0.6MPa

特殊压力:可定制

流速范围

0~10m/s自行设定

介质电导率

理论值≥5µs/cm 实际使用≥30µs/cm

流量计成套精度

±0.5%或±1.0%

重复性

0.2%

工作环境温度

-20℃~60℃

衬里材料

及工作温度

氯丁橡胶(CR)

0~+65℃

聚氨酯(PU)

0~+65℃

聚四氟乙烯(PTFE)

-25℃~+140℃

聚全氟乙丙烯(F46)

-25℃~+120℃

可溶性聚四氟乙烯(PFA)

-25℃~+180℃

陶瓷

0~+150℃

电极材料

316L、哈氏合金(HB、HC)、(Ta)、钛(Ti)、铂(Pt)、碳化钨(WC)、陶瓷

电极形式

固定式、刮刀式、可拆卸式

电极数量

标配3个电极(2个测量电极+1个接地电极),接口径配置

连接法兰标准

符合国标GB9119(可按用户要求定制)

连接法兰材质

碳钢(标配)、不锈钢(可选)

接地环材质

DN15~DN1600:不锈钢1Cr18Ni9Ti、不锈钢、含钼不锈钢等

外壳材料

碳钢(标配)、不锈钢(可选)

供电电源

110/220VAC(110-240VAC),50Hz/60Hz;24VDC±10%;电池供(3.6VDC)

功耗

≤15VA

输出信号

(4~20)mA电流输出、频率输出和脉冲当量输出

可选通讯协议

RS485,支持标准MODBUS-RTU协议,HART协议,GPRS

电气接口

M20×1.5

防护等级

分体式转换器

防护等级为IP65

分体式传感器

防护等级为IP67~lP68

一体式转换器

防护等级为IP65

配线长度(分体型)

标配10米电缆线,转换器与传感器之间的电缆线一般不超过30m

防爆等级

Exd【ia Ga】IIC T4 Gb

流动方向

正向、反向

恒流负载

≤750Ω

储存温度

-40~65℃

相对湿度

5~95%

报警(常开)

空管、励磁、上下限





衬里材料性能表

衬里材料

主要功能

最高介质温度

适用范围

聚四氟乙稀

1、它是塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。

2、耐磨性和粘接性能较差,不如聚氨酯

120℃(特殊订货可选180℃)

浓酸、碱等强腐蚀性质卫生类介质

氯丁橡胶

1、有极好的弹性,高度的扯断力,耐磨性能好。

2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化性介质的腐蚀。

0~80

测一般水、污水、弱磨损性的泥浆、矿浆

聚氨酯橡胶

1、有极好的耐磨性能(相当于天然橡胶的十倍)

2、耐酸、碱性能较差。

65

中性、强磨损的矿浆、煤浆、泥浆

耐酸橡胶

(硬橡胶)

可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钾。忌强氧化剂。

65

一般的酸、碱

电极材料性能表

电极材料

耐腐蚀性能和适用范围

耐酸不锈钢

1Cr18Ni9Ti

对硝酸、冷磷酸和其他无机酸,许多盐及及碱的溶液,有机酸及海水等介质耐腐蚀。

对硫酸,盐酸,氢氟酸,对沸腾的蚁酸、草酸,工业铬酸,以及对碳酸钠及氯,溴,碘等介质,化学稳定性差。因此适用于非腐蚀性或弱腐蚀介质,如水,污水、矿浆、泥浆,纤维浆、糖浆等流体。

含钼不锈钢

0Cr18Ni12M02Ti

对于硝酸,室温下<5%硫酸,沸腾的磷酸,蚁酸,碱溶液,在一定压力下的亚硫酸,海水、醋酸等介质有强的耐蚀性。可广泛用于石油、化工,尿素,维尼纶等工业。

哈氏合金B

HB

在非氧化性环境中有耐腐蚀性,对沸点以下一切浓度的盐酸有良好的耐腐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀,不适用于硝酸之类氧化性酸中,可测海水,盐酸,弱酸,弱碱。

哈氏合金C

HC

在中等程度的氧化性和还原性环境中有耐腐蚀性,适用于各类有机酸及碱类介质的测量,不适用于氟化物和氯化物。可测乙醛,乙酸,氢氧化钠等溶液。

能耐海水,各种氯化物和次氯酸盐,氧化性酸(不包括发烟硝酸),有机酸,碱等溶液的腐蚀,不耐较纯的还原性酸(如硫酸,盐酸)的腐蚀。但如酸中含有氧化剂(如硝酸Fe+++,Cu++)时则腐蚀性大为降低。可测氯化锌,氯化钾,氯化钙,冷冻盐水,海水,氨水等。

具有优良的耐腐蚀性,和玻璃很相似。除了氢氟酸,发烟硫酸,碱外,几乎能耐一切化学介质(包括沸点的盐酸,硝酸175℃以下的硫酸)的腐蚀。可测浓盐酸,硝酸,硫酸,王水等溶液。

对各种酸的耐蚀性能很好,耐碱和各类盐的腐蚀,但不耐王水腐蚀。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损性介质







电磁流量计标定装置





图片关键词

口径

(mm)

V=0.1m/s

Qmax=m³/h

V=1m/s

Qmax=m³/h

V=2m/s

Qmax=m³/h

V=3m/s

Qmax=m³/h

V=4m/s

Qmax=m³/h

V=5m/s

Qmax=m³/h

V=10m/s

Qmax=m³/h

V=15m/s

Qmax=m³/h

10 0.028 0.2827 0.5655 0.8482 1.1310 1.4137 2.8274 4.2412
15 0.064 0.6362 1.2723 1.9085 2.5447 3.1809 6.3617 9.5426
20 0.113 1.1310 2.2619 3.3929 4.5239 5.6549 11.3097 16.9646
25 0.238 2.3821 4.7642 7.1463 9.5284 11.9105 23.821 35.7315
32 0.177 1.7671 3.5343 5.3014 7.0686 8.8357 17.6715 26.5072
40 0.452 4.5239 9.0478 13.5717 18.0956 22.6195 45.2389 67.8584
50 0.707 7.0686 14.1372 21.2058 28.2743 35.3429 70.6858 106.029
65 1.195 11.946 23.8918 35.8377 47.7836 59.7295 119.459 179.189
85 1.810 18.0956 36.1911 54.2867 72.3823 90.4779 180.956 271.434
100 2.827 28.274 56.5487 84.8230 113.0973 141.372 282.743 424.115
125 4.417 44.1775 88.3575 132.535 176.715 220.8925 441.7875 662.68
150 6.362 63.617 127.235 190.852 254.4690 318.086 636.173 954.259
200 11.310 113.097 226.195 339.292 452.3893 565.487 1130.973 1696.460
250 17.671 176.715 353.429 530.144 760.8583 883.573 1767.146 2650.719
300 25.447 254.469 508.938 763.407 1017.876 1272.345 2544.690 3817.035
350 34.636 346.361 692.721 1039.082 1385.442 1731.803 3463.606 5195.409
400 45.239 452.389 904.779 1357.168 1809.557 2261.947 4523.893 6785.840
450 57.256 572.555 1145.111 1717.666 2290.221 2862.776 5725.553 8588.329
500 70686 706.858 1413.717 2120.575 2827.433 3634.292 7068.584 10602.88
600 100.79 1017.876 2035.752 3053.628 4071.504 5089.380 10178.76 15268.14
700 138.54 1385.442 2770.885 4156.327 5541.769 6927.212 13854.42 20781.64
800 180.96 1809.557 3619.115 5428.672 7238.230 9047,787 18095.57 27143.36
900 229.02 2290.221 4580.442 6870.663 9160.884 11451.11 22902.21 34353.32
1000 282.74 2827.433 5654.867 8482.300 11309.73 14137.17 28274.33 42411.50
1200 407.15 4071.504 8143.008 12214.51 16286.02 20357.52 40715.04 61072.56
1400 554.18 5541.769 11083.54 16625.31 22167.08 27708.85 55417.69 83126.54
1600 723.82 7238.230 14476.46 21714.69 28952.92 36191.15 72382.30 108573.4
1800 916.09 9169.884 18321.77 27482.65 36643.54 45804.42 91608.84 137413.3
2000 1131.0 11309.73 22619.47 33929.20 45238.93 56548.67 113097.3 169646.0



注:表中V=1m/s~V=7m/s为推荐的流量计测量流量/流速,在此推荐的流量/流速范围内测量精度最优。





图片关键词

电磁流量计安装示意图



电磁流量计防爆证



电磁流量计展会
