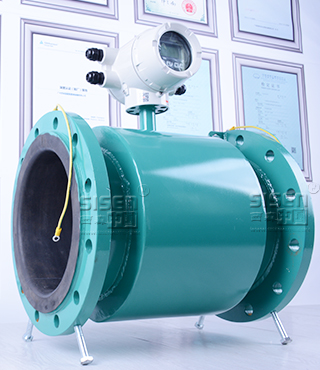

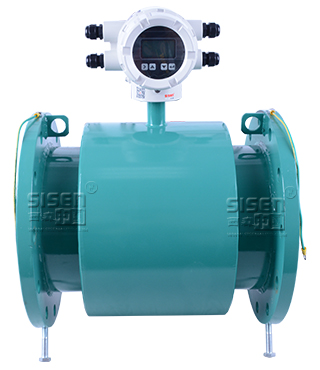

FLRN系列  电磁式热能表

FLRN系列电磁式热能表是一种测量热变换系统中载热流体所释放的热量的计量仪表。它使用了高精度、高可靠性电磁流量计作为流量测量,采用高精度、高稳定性的铂金热电阻做温度测量,使该热能表具有非常优异的测量性能。可广泛应用于民用住宅小区、写字楼和企事业单位集中供热、供暖、空调等热量的计量。


图片关键词







图片关键词





图片关键词

  1、采用16位单片机做数据运算、铂金热电阻做温度测量,电磁流量计做流量测量,测量精度高、运用稳定

       可靠,性能优良。
  2、测量精度不受载热流体粘度、密度、压力和电导率、流体分布等参数变化的影响。
  3、仪表内无阻力部件、无压损、不受恶劣水质影响。
  4、测量流量范围宽,流速可在1m/s ~ 10m/s范围内任意设定。
  5、大屏幕液晶全中文显示,读数清晰。
  6、热能表具有累积热量、累积流量、瞬时热量、瞬时流量、进水温度、出水温度、温差等数据同时显示功

       能、可查询显示流速、停电记录等参数。
  7、采用随机温变化的热焓热修正法,保证在不同水温下的精准计量。
  8、具有统一的直流信号和频率信号输出功能,而且此功能可在热量和流量参数间切换。
  9、具有批处理(定量输出)、当量脉冲输出、键控直接清零功能。
10、具有RS-485(RS-232、M-BUS及HART可选)数字通讯输出,方便实现远程通讯。
11、具有密码保护功能,无密码者无法修改工作参数。






转换器部分

通讯功能

RS485(RS232、M-BUS、HART 等可选)

外壳材料

铝合金

传感器部分

正常工作温度

A类

外壳材料

不锈钢

温度分辨率

0.01℃

公称压力

1.6MPa

可选温度测量范围

-30℃~180℃

电极材料

316L

温差测量范围

1℃~90℃

衬里材料

          氯丁橡胶(CR)、聚四氟乙烯(PTFE)、

        聚氨酯(PU)、可溶性聚四氟乙烯(PFA)、

                         聚全氟乙丙烯(F46)

供电电源

220VAC(110VAC~245VAC)、24VDC

结构形式

一体式、分体式

功耗

<20W(与传感器配套后)

防护等级

一体式IP65;分体式IP67,可选IP68

测量精度

±1.0%±2.0%(配套精度)

介质温度

一体式:-20℃~+100℃;分体式:-20℃~+100℃

防护等级

IP65

连接方式

法兰式、螺纹式、卡箍式、夹持式

流量最大读数(m3)

999999999(九位)

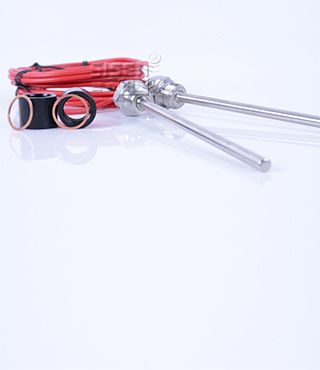

温度传感器部分

热量最大读数(kWh,MWh)

999999999(九位)

传感器类型

PT1000

热量单位

kJ、MJ、GJ、kWh、MWh 可选

安装方式

保护套管

模拟输出

(4~20)mA DC/600Ω负载电阻

(可在热量和流量参数间切换)

温度测量范围

-50℃~200℃

脉冲输出

      最度频率5000Hz、脉宽:0.1ms~999.9ms

(可在热量和流量参数间切换)

导线长度

0.6m~15m






口径

(mm)

V=0.1m/s Qmax=m3/h

V=0.3m/s Qmax=m3/h

V=1 m/s Qmax=m3/h

V=2 m/s Qmax=m3/h

V=3 m/s Qmax=m3/h

V=5 m/s Qmax=m3/h

V=7 m/s Qmax=m3/h

V=10 m/s Qmax=m3/h

6

0.01

0.03

0.1018

0.2036

0.3054

0.5089

0.7125

1.018

8

0.018

0.054

0.1810

0.3619

0.5429

0.9048

1.2667

1.8096

10

0.028

0.08

0.2827

0.5655

0.8482

1.4137

1.96

2.8274

15

0.064

0.19

0.6362

1.2723

1.9085

3.1809

4.45

6.3617

20

0.113

0.34

1.1310

2.2619

3.3929

5.6549

7.91

11.3097

25

0.238

0.53

2.3821

4.7642

7.1463

11.9105

12.39

23.821

32

0.29

0.87

2.9

7.536

8.69

18.84

20.27

17.6715

40

0.452

1.36

4.5239

9.0478

13.5717

22.6195

31.67

45.2389

50

0.707

2.12

7.0686

14.1372

21.2058

35.3429

49.48

70.6858

65

1.195

3.58

11.946

23.8918

35.8377

59.7295

83.62

119.459

80

1.810

5.43

18.0956

36.1911

54.2867

90.4779

126.67

180.956

100

2.827

8.48

28.274

56.5487

84.8230

141.372

197.92

282.743

125

4.417

13.25

44.1775

88.3575

132.535

220.8925

309.25

441.7875

150

6.362

19.09

63.617

127.235

190.852

318.086

445.32

636.173

200

11.310

33.93

113.097

226.195

339.292

565.487

791.7

1130.973

250

17.671

53.01

176.715

353.429

530.144

883.573

1236.97

1767.146

300

25.447

76.34

254.469

508.938

763.407

1272.345

1781.29

2544.690

350

34.636

103.91

346.361

692.721

1039.082

1731.803

2424.52

3463.606

400

45.239

135.72

452.389

904.779

1357.168

2261.947

3166.76

4523.893

450

57.256

171.78

572.555

1145.111

1717.666

2862.776

4007.885

5725.553

500

70.686

212.06

706.858

1413.717

2120.575

3534.292

4948.02

7068.584

600

100.79

305.37

1017.876

2035.752

3053.628

5089.380

7125.3

10178.76

700

138.54

415.62

1385.442

2770.885

4156.327

6927.212

9697.8

13854.42

800

180.96

542.88

1809.557

3619.115

5428.672

9047.787

12667.2

18095.57

900

229.02

687.06

2290.221

4580.442

6870.663

11451.11

16031.4

22902.21

1000

282.74

848.22

2827.433

5654.867

8482.300

14137.17

19791.8

28274.33

1200

407.15

1221.5

4071.504

8143.008

12214.51

20357.52

28500.5

40715.04

1400

554.18

1662.5

5541.769

11083.54

16625.31

27708.85

38792.4

55417.69

1600

723.82

2171.5

7238.230

14476.46

21714.69

36191.15

50667.6

72382.30

1800

916.09

2748.3

9169.884

18321.77

27482.65

45804.42

64126.2

91608.84

2000

1131.0

3392.9

11309.73

22619.47

33929.20

56548.67

79168.1

113097.3



注:表中V=1m/s~V=7m/s为推荐的流量计测量流量/流速,在此推荐的流量/流速范围内测量精度最优。
