现场的检验

（l)用体积管校验工作流量计

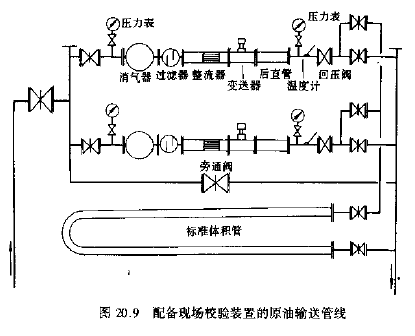

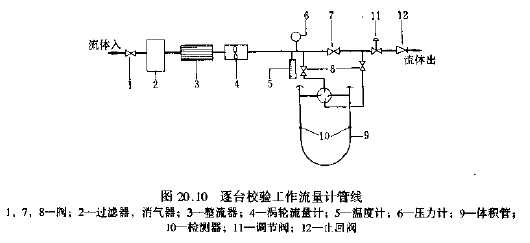

图20.9所示为配备现场校验装置——体积管的原油(或油品)输送管线。图20.1所示为逐台校验工作流量计管线图。整个系统由以下几部分组成:1）若干条并联输送管线;2)一台现场校验装置—体积管;3)现场校验装置的控制装置4）校验管线及阀门等。

  体积管校验流量计是用体积管的标准体积值与被校流量计的累积流量(体积流量)进行比较的方法来校验流量计，它有以下一些特点。

    体积管校验流量计体积小，流量大。目前国产普通体积管的有效容积为1一5m?，其流量范围的上限值达200一3000m3/h，流量范围度40:1。

    示值校验时，体积管和被校流量计均用电讯号进行处理。在一次流量测量中，被校流量计发出的脉冲应在1Qa以上，即为保证测量精度，每个脉冲的对应体积，应在标准体积的10一4以内。

    校验时间短，效率高。

    体积管内表面液体残留量极小，即标准体积复现性好。

    适用于在线校验，校验时不必切断液流，故原油及油品等输送管线流量计广泛使用它在线校验。

    易于操作自动化，密闭安全，不污染环境。

    目前国内已能生产出可移动、小体积、宽量程、高精确度、自动化程度高的活塞式体积管。

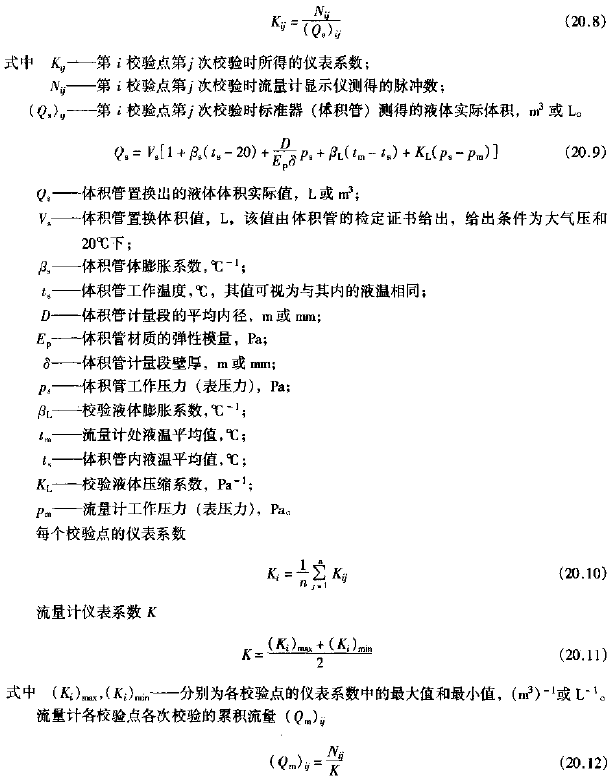

    1）流量计仪表系数的计算 用体积管校验流量计就是求流量计的仪表系数及其测量误差。

    （2)现场校验实例

    以下现场校验实例是一些简便方法，可以作现场检查流量仪表运行状况的依据。

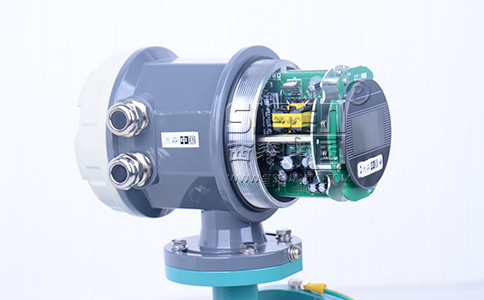

    1)管道预留标准流量计管段位置某洗煤厂用数台口径BUm}n电磁流量计测量井下清水和煤浆液。由于井水含镁盐成分较高，易沉积结垢;煤浆液中悬浮煤粒有较强冲刷磨损力。这些严酷使用条件能保持精确测量多久?影响测量值程度如何?这些间题需要得到解答。单位无流量标准装置，借用设备离线校验，往返搬运也很麻烦。他们另购买一套相同规格的电磁流量计作为备用比较流量计(相当于标准流量计)。在安装电磁流量计管道的上游适当位置预置一段与电磁流量传感器同样长度的短管，在校验时换上备用仪表，利用现场使

用状态流体条件，做在线流量校验。校验一次仅需0.5h，简便易行。

    2)利用现场存储容器生产过程中往往在流量仪表上游侧有高位储存容器，或在下游侧有存储槽池，测量其尺寸求得体积可用来校验仪表。例如造纸工业为验证电磁流量计应用于纸浆液与用清水校验，两者之间测量值有何差别，实验室流量标准装置又无纸浆液作试验的条件，只能利用现场容器。某造纸厂利用仪表下游侧约130m?氯化塔，以黑浆池的纸浆校验口径150mm的仪表。本例一次试验需0.5一lh。

    3)利用水厂大型水池国内管径500mm以上大型流量标准装置屈指可数，水厂用大管径流量计很多，离线校验不但难以找到校验装置，且往返运送耽误使用，如利用水厂的水池在线校验，省工又省钱。水池容积几何丈量精确度可达0.2%一0.5%。采取静止启停静态容

积法测量总量，如测定时间较长，可减少实际操作阀门产生的误差。另外，每次水位高度差尽可能大(如大于lm)，在各项条件较好时测量精确度可达1.5%一2.5%。
